JTAG JASPER 256MB Header is Wrong....

[matrixmorfeus]

Salve a tutti raga...

Ogni tanto ritorno con qualche "mission impossible"

Vi pongo subito il mio problema:

mi hanno portato una jasper 256mb con a bordo mod JTAG. Il cliente voleva fare l'aggiornamento della dash visto che ancora stava con una delle prime dash infatti ha la JTAG!!!
Mi sono detto, poco male, metto su il nand-x leggo la nand con J-RUNNER e faccio il tutto. E invece iniziano i problemi.

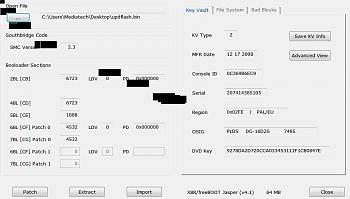

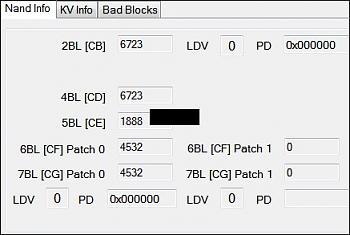

Praticamente dopo aver letto la nand J-RUNNER mi dice che tutto è ok tranne per un errore non da poco. L'errore è: Header is wrong. Provato con 360 flash tool, in pratica manca sia l'LDV che i PD. Ho provato con una donor nand, ho estratto il kv e l'smc da quella originale e li ho iniettati con 360 flash tool sulla donor. Sembrerebbe che siano uguali. Il mio problema è che non conosco l'LDV e i PD perchè praticamente l'originale per quante volte io abbia provato ad estrarla sia con J-RUNNER che con 360 flash tool per xbox, l'errore c'è sempre. Posso solo avviare la console con XELL ma non so ricavare l'LDV. Secondo voi se posto una foto ci sono speranze? Io non ho ancora rifleshato perchè vorrei prioma essere sicuro di poterlo fare perchè se c'è un'errore so già che la 360 non si avvia più. Come posso risolvere? Posto una foto dell'originale.

[X-ray]

fai uno screen della schermata di xell

[matrixmorfeus]

Ok, domani la faccio subito e la posto. Grazie

[darkmod]

Leggi le "F" tra la 7° e l'8° riga di xell. Fammi sapere.

[matrixmorfeus]

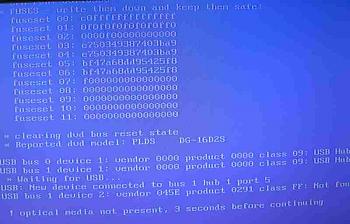

Posto l'immagine così è meglio!!!

[X-ray]

Ldv 1, strano però

[zeruel85]

Per me è plausibile, guarda il kernel sul primo screenshot di J-Runner, è molto vecchio. Poi Xell non mente mai.

matrixmorfeus, che devi fare, costruire un freeboot?

[matrixmorfeus]

Si anche a me è sembrato strano però è questo!!! Quindi come devo preparare la nand? Io ho provato a prendere la donor che avevo preparato ho cambiato ldv e poi ho provato a far ricreare a J-RUNNER il freeboot. Però J-RUNNER mi scombina tutto, nel senso che mi riporta ldv a 0 e non mi mantiene la dash che io ho impostato alla 16203. Dove sbaglio?

[matrixmorfeus]

Si devo costruire un freeboot!!!

[zeruel85]

Se vuoi mandami un PM con la nand e la cpu key, e provo io più tardi a costruirtelo.

[matrixmorfeus]

Ciao, non riesco ad allegare la nand come devo fare?

[matrixmorfeus]

Scusate la mia ignoranza, ma quando creo il freeboot JTAG e non RGH non mi dovrebbe uscire la dash che seleziono e ldv come lo imposto in questo caso a 1? Perchè a me lo crea così.

[zeruel85]

Ciao, non riesco ad allegare la nand come devo fare?

Devi fare l'upload con Dropbox o Mediafire o quello che vuoi e poi mi passi il link.

Inviato dal mio GT-I8150 con Tapatalk 2

[matrixmorfeus]

Allora ti mando il link del mio FTP con l'accesso provvisorio.

ftp:\\mediatechservice.biz
utente - consoleopen
password - admin

All'interno ci trovate tutto.

[Babilozzo]

Bravo, sfruttiamo questi server in maniera intelligente ora provo anche io

UPDATE: io ci sono riuscito senza problemi a creare la nand hack 16202 partendo dal file nand originale che ho scaricato dal tuo server.

Ti spiego come ho fatto con JR:

Carico nand originale in source file
Menu Tools > Extract Files, JR risponde così

Extracting..
Saving SMC_en.bin
Saving SMC_dec.bin
Saving KV_en.bin
Saving KV_dec.bin
Saving smc_config.bin
Finished
Questi file si trovano nella sottocartella output di JR
Ora viene il bello
Passo 1 :vai su menu Advanced>Create image without nanddump.bin

JR ti avvisa che manca il KV e ti apre una finestra del filemanager, prendi il file KV_dec.bin rinominalo in KV.bin e copialo in quella cartella. e chiudi la finestra del filemanager.

-Ripeti la procedura al passo 1.
JR ti avvisa che manca SMC e ti apre la solita finestra. Prendi il file SMC_dec.bin rinominalo in SMC.bin e copialo dentro la cartella, chiudi la finestra quando fatto.

-Ripreti la procedura al passo 1.
JR ti avvisa che manca smc_config.bin e ti aprirà di nuovo la finestra del filemanager, prendi il smc_config da output e copialo dentro li come al solito.

-Ripeti la procedura al passo 1.

Ora dovrebbe chiederti il numero di LDV !! metti 1 e prosegui con la creazione del freeboot bella li.

CpuKey is Correct
Load Files Initiliazation Finished
Hacked SMC detected
16202
Started Creation of the 16202 xebuild image
KV Info saved to file
---------------------------------------------------------------
xeBuild v1.07.561
---------------------------------------------------------------
building jtag image
***** ERROR: nanddump.bin is a ZEROPAIR/XELL image, discarding
---------------------------------------------------------------
C:\Users\Vbox7\Desktop\jrun\207414385105\updflash. bin image built, info:
---------------------------------------------------------------
Console : Jasper (big block)
NAND size : 64MiB (system only)
Build : JTAG
Xell : power on console with console eject button
Serial : 207414385105
ConsoleId : 032784852289
MoboSerial: 792173E124538505
Mfg Date : 12/17/2008
CPU Key : E750349387403BA9BF47A68DD95425F8
1BL Key : DD88AD0C9ED669E7B56794FB68563EFA
DVD Key : 9278DA2D720CCA033453111F1CB0847E
CF LDV : 1
KV type : type2 (hashed)
---------------------------------------------------------------
xeBuild Finished. Have a nice day.
---------------------------------------------------------------
Saved to C:\Users\Vbox7\Desktop\jrun\207414385105
Image is Ready

[matrixmorfeus]

Qualche novità???

[zeruel85]

Sto facendo il download dei file...

[Babilozzo]

Sto facendo il download dei file...

Scusami zeruel se ci ho provato anche io ma ero curioso, i risultati al post #15 troppo bella una jasper così vale oro

@matrixmorfeus : c'è la variabile della check box quando clicchi su jtag per la selezione del tipo di immagine AUD_CLAMP da controllare a seconda del cablaggio che c'è sulla console. altrimenti qui si fanno immagini a caso

[zeruel85]

Quindi te ne occupi tu? Non ti devi scusare di nulla, anzi bravo.

[Babilozzo]

Beh ero curioso figurati, gli ho scritto come deve fare al post #15 e beh spero si capisca poi c'è il cablaggio jtag che non si sa se è col metodo aud_clamp, cmq se non ce la fà fra qualche minuto metto a disposizione tramite ftp le immagini hack nei 2 formati.. ed edito il post, ciao.

Server : babiz.dyndns.biz
user : matrixmorfeus
pass : matrixmorfeus

Nota: limite download 30 Kb/s , accesso massimo contemporaneo 1 utente. Validità account 24 ore.
provato in locale e funziona (l'accesso) natto la 21 e siamo a cavallo ciao.
