Mod. Xbox 360 Slim 250gb corona 3/4 lotto fw 1175

[pigma]

Ciao a tutti

Sono uno modesto smanettone ho effettuato mod. software ps3 slim e fat, mod. software psp 1004,2004,3004, street, da qualche mese ho acquistato una Xbox 360 slim 250GB lettore modello LiteOn DG-16D5S -11B monta un FW ver 1175 possiede una dash non nativa 15574 da quello che ho capito forse è una corona 3/4. Avrei bisogno di alcuni chiarimenti con il DGX 1.0 S basta collegare questi punti anche se è una 250 GB..... che sono elencati nella foto ? Scusate ma è la prima volta che cerco di fare una mod alla Xbox !! Abbiate pazienza Grazie in anticipo !!

[aquilus]

Il sito è pieno di tutorial...
Identifica la versione di corona innanzitutto.
Attenzione al post_out che potrebbe trovarsi sotto la cpu.

[pigma]

Il sito è pieno di tutorial...
Identifica la versione di corona innanzitutto.
Attenzione al post_out che potrebbe trovarsi sotto la cpu.

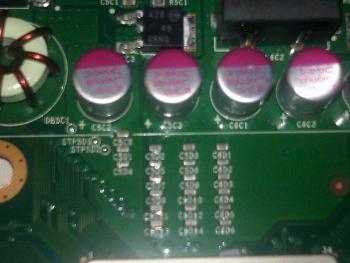

questa che tipo di corona è ? Credo che sia una corona 3 & 4 ? Poi in post_out cavo giallo come in foto va sotto la cpu che significa sotto ? Come in foto ?

[Tommino81]

se ci sono le piste "sotto il dissipatore" di sicuto è una v1/v2
e quindi hai il post out normale con piste,
per il dgx , si colleghi i punti come in figura postata da te'
prendendo il ground da dove ti pare "consiglio porta hdmi"
c'è anche il tutorial sul dgx che si abbiana e sposa perfettamente con trinity e corona !
nel tuo caso differenzia la posizione dello switch n8!
se serve altro posta pure , magari con foto se qualche cosa non và o non riesci in qualche cosa!

[pigma]

se ci sono le piste "sotto il dissipatore" di sicuto è una v1/v2
e quindi hai il post out normale con piste,
per il dgx , si colleghi i punti come in figura postata da te'
prendendo il ground da dove ti pare "consiglio porta hdmi"
c'è anche il tutorial sul dgx che si abbiana e sposa perfettamente con trinity e corona !
nel tuo caso differenzia la posizione dello switch n8!
se serve altro posta pure , magari con foto se qualche cosa non và o non riesci in qualche cosa!

Grazie mille gentilissimo

Ho acquistato questi pezzi :
1) DGX V.1.0 s
2) X360 BLACK SQUIRT BGA 1.2 COOL RUNNER + LPT ON BOARD + SPI NAND (CORONA READY) - SQUIRT Tools
3) X360 SQUIRT SLAVE PROGRAMMER SPI NAND + JTAG USB 2.0 FTDI FT2232HQ - SQUIRT Tools

Però non ancora sono arrivati !!

1) estrai la cpu key con il dgx giusto
per fare rgh
2) monti il X360 BLACK SQUIRT BGA 1.2
3) colleghi il X360 SQUIRT SLAVE PROGRAMMER
Giusto ?
Sto cercando di capire bene anche i punti del rgh che nella foto non sono chiari i punti sul squirt bga 1.2
i punti dello squirt bga 1.2 sono solo 6 ?

1 sdi-2 cs-3 sck- 4 sd0- G gnd - 5 gpl01- 6 gplo0 ? Sempre per una slim 250 gb ...

Sul Squirt bga 1,2 vanno fatti dei ponti ?
Ultima cosa per adesso credo

Ma è una Corona 1v ??

ho trovato è una corona 1v 16mbytes !

[Tommino81]

quelli che hai elencato sono i punti per leggere la nand , con lo squirt e slave
ma i punti per rgh sono "3,3-gnd sda-scl- cpu_reset -post bit
i condensatori sullo squirt li attivi in fase di fix!

in serie:
1-leggi la nand e la compari
2-flashi xell per dgx "da dash 15574 in su'"
3-istalli dgx
4 recuperi la cpu_key
5 crei il freeboot con cpu_key e nand
6 monti lo squirt, e ottimizzi i tempi del glitch!
stop
ci sono i tutorial per lo squirt- e dgx in sezione!

[pigma]

Allora sullo squirt bga 1.2 non posso collegare tutti i punti per la fase di lettura ?

[zeruel85]

Quali tutorial hai letto finora?

[pigma]

Questo non posso caricartelo perchè troppo grande però è tutorial squirt forse sarò io che non ho capito bene ? Tommino81 dice che i condensatori li attivo in fase di fix che significa? Scusate ecco [url]http://www.360squirt.com/support.php[/url]

[zeruel85]

Una cosa alla volta. Hai identificato la tua scheda madre? In base alla scheda madre, dumpi la nand 3/4 volte e ti assicuri che le letture coincidano. Fatto questo, passi al DGX. Fai un passo alla volta.

[pigma]

Una cosa alla volta. Hai identificato la tua scheda madre? In base alla scheda madre, dumpi la nand 3/4 volte e ti assicuri che le letture coincidano. Fatto questo, passi al DGX. Fai un passo alla volta.

la nand è una corona 1v 16mbytes

[zeruel85]

Intendevi la scheda madre naturalmente... Ok. Corona V1. Quindi ti conviene installare la slave board (da quello che ho capito usi quel programmatore nand, sbaglio?) e lo colleghi in modalità stand-alone, seguendo questo diagramma:
[url]http://www.360squirt.com/diagrams/SQUIRT_PROGRAMMER_DIAGRAMS.rar[/url]

Ovviamente devi installare i driver e poi usi AutoGG per leggere la nand. Mi raccomando, fai più di una lettura e assicurati che coincidano (AutoGG ti dovrebbe dire se sono identiche). Intanto fai questo. Poi quando sei sicuro di aver messo al sicuro i tuoi dump, passiamo al DGX.

EDIT: leggo ora che il materiale deve ancora arrivarti. Mi sembra abbastanza inutile fare domande se ancora non hai sotto il naso la componentistica necessaria...

[pigma]

Intendevi la scheda madre naturalmente... Ok. Corona V1. Quindi ti conviene installare la slave board (da quello che ho capito usi quel programmatore nand, sbaglio?) e lo colleghi in modalità stand-alone, seguendo questo diagramma:
[url]http://www.360squirt.com/diagrams/SQUIRT_PROGRAMMER_DIAGRAMS.rar[/url]

Ovviamente devi installare i driver e poi usi AutoGG per leggere la nand. Mi raccomando, fai più di una lettura e assicurati che coincidano (AutoGG ti dovrebbe dire se sono identiche). Intanto fai questo. Poi quando sei sicuro di aver messo al sicuro i tuoi dump, passiamo al DGX.

EDIT: leggo ora che il materiale deve ancora arrivarti. Mi sembra abbastanza inutile fare domande se ancora non hai sotto il naso la componentistica necessaria...

scusami ma il materiale mi è arrivato tutto stamattina tranne il DGX 10 S che mi è arrivato ieri , oggi lo 360 Squirt programm e 360 squirt bga 1.2 , dovrei fare un pò di esercizio con la station saldante sto adoperante una povera mia vecchia mainboard asus. Grazie mille vado ad esercitarmi per adesso ho bisongo di delucidazioni e voi vi siete messi a disposizione grazie ancora. Ecco è il corriere mi è arrivato il awg24 e 30 con la trielix.

[pigma]

quelli che hai elencato sono i punti per leggere la nand , con lo squirt e slave
ma i punti per rgh sono "3,3-gnd sda-scl- cpu_reset -post bit
i condensatori sullo squirt li attivi in fase di fix!

in serie:
1-leggi la nand e la compari
2-flashi xell per dgx "da dash 15574 in su'"
3-istalli dgx
4 recuperi la cpu_key
5 crei il freeboot con cpu_key e nand
6 monti lo squirt, e ottimizzi i tempi del glitch!
stop
ci sono i tutorial per lo squirt- e dgx in sezione!

ciao scusami mi aiutate ?
Helpme mi dice DASH RETAIL > 14XXX SENZA CPUKEY RILEVATO, SOLO DGX ECC E CHIP SUPPORTATO, CONTINUA ? che faccio ?

[Titty]

Fai il dump e poi installi il DGX nn ci vuole molto... ragioniamo con la tabellina fatta da tommino... leggi la nand e poi via con il DGX

[pigma]

Fai il dump e poi installi il DGX nn ci vuole molto... ragioniamo con la tabellina fatta da tommino... leggi la nand e poi via con il DGX

scusami ma sono un principiante .....continuo ? Ho un pò di panico ..

[Titty]

Ragiona su quello che ho scritto... non mi esprimo sul "sono un principiante" perchè potrei essere offensivo...

[pigma]

scusa ma non ho capito ?

[Titty]

Fai il dump, nn so, manco sapete legger euno schema o un tutorial e volete fare l' RGH... cose dell' altro mondo

[Tommino81]

pigna te lo dico io magari .... se ho capito quello che vuol dire titty
se sei princiapiante ed hai paura non fai questi lavori
se li fai , ti assumi la responsabilità delle azioni che svolgi , "sopratutto se non hai conoscenze base"
detto questo ! ti abbiamo spiegato per filo e per segno come fare
io con le tabelline
zeruel indicando , e titty continuando a spiegare
adesso se rileggi i tutorial. e le indicazuioni troverai le soluzioni
guarda la tabellina mia! lol
