Domande da primo Glitch.... :)

**Fasix** · 19-01-13

ok appena finito accendo e... LED ROSSO! e ora?

**Babilozzo** · 19-01-13

Originariamente Scritto da Fasix

ok appena finito accendo e... LED ROSSO! e ora?

LED ROSSO??? QUALE LED ???

Eppure confidavo in te, eri partito bene

**Fasix** · 19-01-13

il led centrale... mi devo preoccupare?

**Babilozzo** · 19-01-13

Non saprei, a me dava led centrale rosso quando mettevo in corto le ball del post sotto la cpu, se il led dell'alimentatore è verde almeno no nhai corti. rifai i collegamenti del nand reader e riscrivici la nand di nuovo... è impossibile dirti cosa può essere al momento.

**Fasix** · 19-01-13

sto provando a rileggere la nand freeboot per veder se la ha scritta bene.. l'alimentatore mi rimane arancione

EDIT: Il freeboot lo ha scritto bene riesco a rileggerlo... quindi la nand è viva, ora mi ricontrollo le saldature...

**Babilozzo** · 19-01-13

In caso la riscrivi perchè non è che leggendola risolvi qualcosa ovviamente quando lo fai il led sull'alimentatore è arancione.. poi quando hai staccato il nand reader e accendi se il led dell'alimentatore rimane arancione e quello della console centrale rosso , allora è una cosa che non ho mai visto finora

**Fasix** · 19-01-13

niente da fare.... consigli?

Provo a rimetter la nand originale e a scollegare il chip

**Tommino81** · 19-01-13

Si , prova a scrivere la nand originale e vedi se hai ancora led rosso , in caso affermativo , fai delle foto in hd e postale

Sent from my iPhone using Tapatalk

**Fasix** · 19-01-13

ok da originale parte... anche se il giro di led verdi parte un pò strano... tipo a rallentatore... però parte
certo come prima volta non è tanto incoraggiante... cosa potrebbe essere il chip programmato male? ho messo il file rgh1-trinity-bga...

**Tommino81** · 19-01-13

Ok ! Ti sei sbattuto un po' con il tasto cerca e si vede che oltre a volere farti aiutare, ti aiuti.
Quindi io ti dico di fare cosi'
Prendi il dump che hai appena riscritto lo carichi in autoGG
Inserisci la cpukey e crei il freeboot 16202( l'ultimo)
Poi con slave e consolle alimentata ma spenta riscrivi il freeboot
Appena auto gg finisce di scrivere stacca l alimentazione e aspetta qualche secondino e poi riprova a avviare
AutoGG e' un po' rognosetto per chi non lo usa spesso , prova e fa' sapere

Sent from my iPhone using Tapatalk

**Fasix** · 19-01-13

intanto qualche posto qualche foto poi vedo di riavviare il pc che è meglio (non mi stava montanto la fotocamera) quindi riscrivo come suggerito...
(l'alimentazione la stacco ogni volta anche perchè per provarla devo portarla sul banco opposto dove ho la tv)

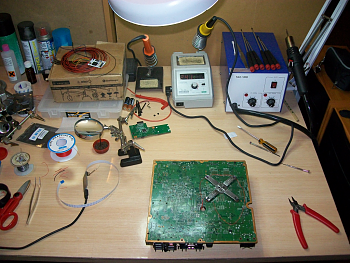

Domande da primo Glitch.... :)-100_0608.png

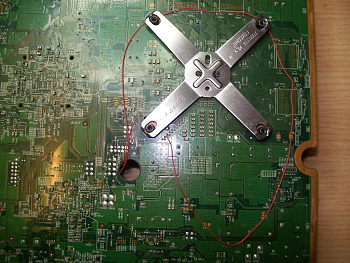

Domande da primo Glitch.... :)-100_0609.png

Domande da primo Glitch.... :)-100_0610.png

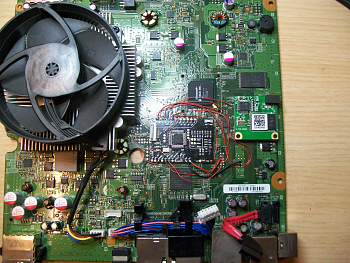

Domande da primo Glitch.... :)-100_0611.png

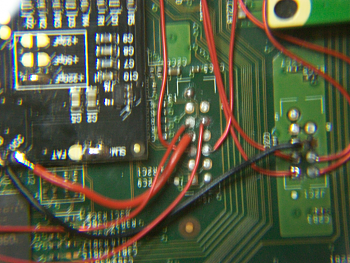

Domande da primo Glitch.... :)-100_0612.png

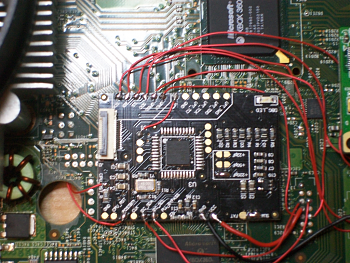

Domande da primo Glitch.... :)-100_0613.png

**Babilozzo** · 19-01-13

Ehi dov'è il tester? non lo vedo sul banco! Haa prova a collegare il reset sul pad cpu_rst normale e prova a ponticellare con vcc il pad 3 (appena sopra) piuttosto che il 4 . Brrr...

Le saldature sotto sembrano al limite.. ma prima di saldarci sopra i fili su quei punti li hai preparati un pò degnamente mettendogli un pò di stagno, o ci hai saldato direttamente il filo subito?? hai hai.

L'FT42R (cpu rst) lo hai massacrato!! forse è proprio li che hai il corto, pulisci tutto bene in quella zona e ripassa il punto con un pelo di stagno senza filo in modo da formare una bella pallina luccicante

**Fasix** · 19-01-13

i tester sono a sulla sinistra non sono usciti in foto

sisi stagno sempre prima... però effettivamente lo stagno è opaco lì mha...

**Babilozzo** · 19-01-13

Domande da primo Glitch.... :)-senzanome.png

Beh assicurati che il filo tocchi solo quel punto,indicato dalla freccia blu. saldalo tenendolo dall'alto se necessario piuttosto che appoggiato alla board che và a toccare in giro magari

P.S. anche se è opaco non è detto che non sia saldato, magari è solo per via delle leghe di stagno.. ma usi lo stagno con anima in flussante spero!

**Fasix** · 19-01-13

ok la situazione è migliorata ho riavviato il pc riaperto autogg e ricreato freeboot rimesso il chip o meglio risaldati i punti che avevo staccato per escluderlo e allungato il postbit che era cortissimo adesso incredibile ma vero TENTA IL GLITCH... ma per ora sono passati 2 min. e non parte...
grazie del sostegno ragazzi

**Babilozzo** · 19-01-13

Te l'ho detto ! usa cpu_rst invece di cpu_rst_r sullo squirt... e poi puoi provare a ponticellare anche gli altri valori di pF 25 e 50... sfrazza un pò!

**Fasix** · 19-01-13

ehm veramente o voluto provare così come era...

ora provo cpu_rst e poi man mano gli altri condensatori
comunque anche se non parte già il fatto che ci prova mi ha rincuorato...

**Babilozzo** · 19-01-13

Vai così ! Grande

**djsaso** · 19-01-13

migliora le saldature e spella meno i fili. Per i fix gioca sulla lunghezza dell'RST. Solitamente sulle trinity il glitch chip va vicino la ventolozza. Ora il freeboot deve partire se hai fatto tutto per bene a prescindere dalla velocità del glitch.

**vublich** · 19-01-13

Oltre al resto, se non funziona, puoi anke provare a usare il clk della scheda, invece del quarzo dello squirt.
Se il punto vicino all'hana è difficoltoso puoi usare l'alternativo sotto ft3n2.
Ricorda ke x disabilitare il quarzo dello squirt devi togliere r12!
Sent from my Lumia 800
