Alcune domande sul progskeet e sul downgrade

**seve91** · 20-06-12

Ciao a tutti,
ho appena reballato una ps3, volevo però downgradarla dato che ha il 3.66 e devo anche fare il remarry del BD drive.
L'ho presa in inghilterra con 15€....pensavo di prenderci solo l'RSX ma alla fine era in condizioni ottime e mi sono deciso a ripararla, reballando RSX e SYSCON.
E' una COK002 da 60GB con dual nand, ho letto il tutorial di Titty ma non l'ho capito proprio tutto.
Per esempio lo schema non mostra i piedini della nand, ne ho trovato uno direttamente su ps3wiki per fortuna. (e anche sul sito Progskeet)
Lo schema però dice di collegare la 3.3V alla VCC della NAND...ogni nand però ha 2 pin di VCC, ne basta uno?
Se invece imposto tutto in modalità standard rimuovendo la R8, risparmio di saldare la VCC giusto?
Altra cosa, non trovo l'ME1117ST33 da nessuna parte.
Ho varie schede di PS3 e 360 da buttare, posso prendere qualche regolatore da lì e usarlo per il mio scopo?
Da quel che ho capito prende i 5V dal regolatore in cima (penso sia collegato alla porta USB) e da in uscita i 3.3V che poi con due pull-up mettono a 1 l'R/B. Sbaglio?
Non capisco poi perché devo ricavarmi la 3.3V con un regolatore esterno quando dal progskeet ho già la 3.3V come nello schema..
Lo schema della Progskeet non mostra l'utilizzo di questo regolatore...se uso il Progskeet in modalità standard come fanno loro non mi serve il regolatore con le R di pull-up?
Sarebbe un po' di tempo risparmiato..
Dove mi consigliate di piazzare il progskeet?Credo che una volta ritornato al 3.55 posso dissaldarlo al volo ma vorrei prima verificare l'avvenuto downgrade.
Scusate le tante domande, ma sono un po' confuso.
Io ho il progskeet quello nuovo blu, l'1.1.
In basso ci sono R11,R12,R9,R10 che non sono presenti, ma affianco c'è scritto rispettivamente 3.3V,1.5V,3.3V,1.5V.
Probabilmente ponticellandole alimentano qualcosa , ma cosa? A destra inoltre ho notato i vari TDO,TMS,TCK....posso usare il progskeet per programmare anche i CPLD?come?
Grazie ancora e scusate x tutte queste domande

**Electron^-** · 20-06-12

Originariamente Scritto da seve91

Ciao a tutti,
Altra cosa, non trovo l'ME1117ST33 da nessuna parte.
Ho varie schede di PS3 e 360 da buttare, posso prendere qualche regolatore da lì e usarlo per il mio scopo?
Da quel che ho capito prende i 5V dal regolatore in cima (penso sia collegato alla porta USB) e da in uscita i 3.3V che poi con due pull-up mettono a 1 l'R/B. Sbaglio?

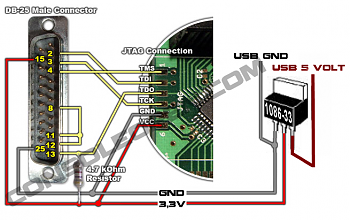

Sul resto non so aiutarti, ma per ricavarti la 3.3V dalla 5V, puoi usare il 1086-33 che si trova sulle piastre madri Xbox 360...

Lo trovi vicino al connettore Memory Unit più esterno, circa a 3-4cm verso il centro della console...

Segui questa immagine per vedere come collegarne i pin:

**seve91** · 20-06-12

apposto, quindi confermi che è un normale stabilizzatore 3.3V...perfetto!rimangono ancora tante altre domande da chiarire lol

**Titty** · 20-06-12

Il PullUp va sempre fatto, altrimenti potresti aver problemi di scrittura della nand

Si prende una 3.3 esterna per non destabilizzare il progskeet... per non sovraccaricare troppo... ovvio io vi do le dritte per far le cose per bene... se poi nn le volete seguire pace e bene... Se chi ha progettato progskeet mi consiglia di dirvi sta cosa io lo faccio...

Infatti gli skemi progskeet sono vekki... sto traducendo i miei tutorial per il sito ufficiale... Fidati e segui, perdi un pò di tempo in +...

**seve91** · 20-06-12

Tranquillo Titty ho solo chiesto, appunto per vederci chiaro.
Poi ovvio che lo facevo il pull-up, se a te va vuol dire che è ok, mi fido piu di questo forum che di altri siti..
Che mi dici del pin 3.3V del progskeet invece?lo devo collegare a entrambi i piedini VCC della NAND?
Posso programmare i CPLD col progskeet?
A cosa servono quelle R che ti dicevo sopra?devo ponticellare 3.3V?

**Titty** · 20-06-12

IO ho la versione 1.0 (bianca) quindi nn so cosa fanno quei punti aperti... Devo sentire se trovo info in merito...

Lo schema però dice di collegare la 3.3V alla VCC della NAND...ogni nand però ha 2 pin di VCC, ne basta uno?

Se lavori in modalità standard metti 3.3V esterno

Se lavori in Sand Alone (o con lo Zif socket) devi andare ai VCC della NAND

**seve91** · 20-06-12

mi sa che faccio Stand Alone come preferisci te, quindi ho bisogno di due fili di VCC x ogni nand...
non lavoro con zif socket, né clip né altro, non mi fido di queste cose, preferisco le classiche saldature

**Titty** · 20-06-12

No, se lasci montate le NAND devi usare la Standar

**angle** · 21-06-12

Sul resto non so aiutarti

**andre@** · 17-08-12

Originariamente Scritto da angle

Sul resto non so aiutarti

Per non sporcare il forum di un inutile discussione, domando qui. Il downgrade attualmente è fattibile su tutte le versioni di firmware (ovviamente su console con firmware nativo 3.50 o inferiore) oppure nell'ultima revisione firmware è stato bloccato?
