aiuto o consigli per downgrade ps3 con nand Samsung K9F1G08U0B-PIB0

[coffettierik]

SPERO si veda bene

[Pa0l0ne]

Come faccio a inserire la foto?

Utilizza tinypic

[coffettierik]

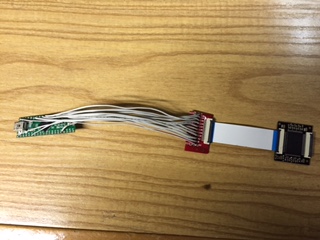

FOTO postata.....

[Pa0l0ne]

SPERO si veda bene

Abbi pazienza, ma non si riesce a capire nulla, ovvero collegamenti utilizzati lato Teensy, collegamenti lato basetta e dettaglio delle stagnature della nand (qualità stagnature e corretto posizionamento del Pin1). Alla fine sono queste cose da controllare per verificare eventuali problemi. Unitamente ovviamente all'utilizzo corretto del regolatore con annesso taglio pista che differisce tra modello originale e clone.

[coffettierik]

[coffettierik]

[coffettierik]

[coffettierik]

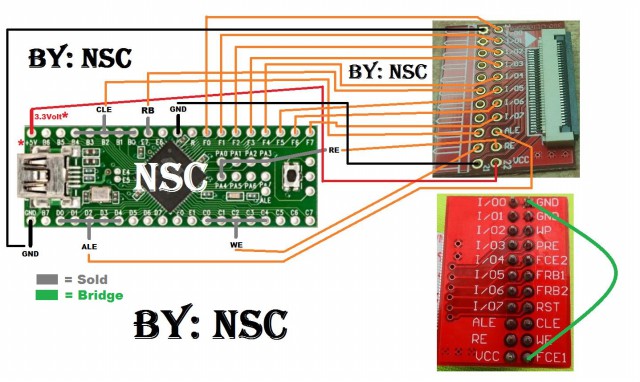

Alla fine e tutto come questa immagine ......

[coffettierik]

per me è un problema di alimentazione , quanti volt devono arrivare alla nand?

[Pa0l0ne]

Che hex stai utilizzando nel Teensy?

[coffettierik]

NANDway.hex Signal Booster Edition

[coffettierik]

Ho fatto una prova , se collego una nand per xbox360 me la riconosce tranquillamente , se metto quella della ps3 no.....non ne vuole proprio sapere
HO controllato con il tester e arrivano alla nand 3.3volt

[Pa0l0ne]

Ho fatto una prova , se collego una nand per xbox360 me la riconosce tranquillamente , se metto quella della ps3 no.....non ne vuole proprio sapere
HO controllato con il tester e arrivano alla nand 3.3volt

Per quanto riguarda la K9F1G08U0A il suo Vcc è (min 2.7V-max 3.6V / typ 3.3V). Se i collegamenti sono ben fatti rispettando lo schema ORIGINALE della Signal Booster Edition (Allegato a Norway)e continua a non rilevartela...si vede che figlio mio....le bruci col pensiero..

P.S. Sicuro il CE sia a massa?

[coffettierik]

Il CE quale sarebbe ?

[Pa0l0ne]

Hai mille mila modi per capirlo... Te ne elenco giusto qualcuno: Datasheet della nand, schema del signal booster edition presente sul pacchetto norway, schema che tu stesso hai uppato..

[coffettierik]

Scusa , è gnd giusto....
Si è collegato alla basetta rossa

[Pa0l0ne]

Bene, recupera altra nand se pensi che i collegamenti siano corretti.

[coffettierik]

Tre su tre bruciate .... Impossibile....comincio a pensare che sia il teensy.

[Pa0l0ne]

Se hai appena detto che la nand360 te la rileva..

[coffettierik]

Infatti.... Però mi sembra strano che quelle dissaldate dalla scheda madre nessuna delle due non vadano.... Tre con quella della scheda dove devo fare il downgrade!!!
