Estrema lentezza nel write con Teensy SOLTANTO del dump patchato con Auto Patcher per downgrade PS3 SLIM

Salve a tutti.

Ho una ps3 SLIM che monta una mainboard DYN-001. Ho proceduto al collegamento del teensy++, effettuato 3 dump risultati identici, verificati con i metodi proposti nel tutorial di riferimento al downgrade con Teensy e il tutto risultava corretto.
Ho patchato il dump originale con Auto patcher v0.04 e ho proceduto alla scrittura della stessa in modalità write; mi compare:

Pinging...
Set SB to tristate

NOR chip manufacturer: Samsung (0xec)
NOR chip type: K8Q2815UQB (0x7e0601)

STATUS_TRIST_N: LOW
STATUS_RESET_N: HIGH
STATUS_READY: HIGH
STATUS_CE_N: LOW
STATUS_WE_N: HIGH
STATUS_OE_N: HIGH

Resetting NOR...
Ready.

Buffered programming mode not supported for Samsung K8Q2815UQB!
Programming in unlock bypass mode (writewordubm)...
Writing...

e inizia così la scrittura. Il primo mega lo scrive in pochi secondi mentre da 1024kb in poi la scrittura diventa terribilmente lenta a blocchi di 64kb ogni 2 minuti... L'ho lasciato scrivere un'oretta (era arrivato a circa 3 mega scritti in totali) e ho interrotto cercando una soluzione al problema (mi è parso un po' eccessivo...).
Ho provato a ripatchare il dump con il nuovo Auto patcher (usavo la 0.04 e ho usato nel secondo tentativo il Flash Tools 4.50 di Rogero) ma nuovamente la scrittura è lentissima col dump generato.
Dopo qualche tentativo, ormai convinto fosse un problema di saldature fredde, ho provato, per curiosità, a scrivere uno dei 3 dump originali scritti all'inizio e miracolosamente la scrittura e la verifica è terminata in qualche minuto andando molto rapidamente. Ho quindi rieseguito il dump e comparato con uno dei tre dump originali risultando tutti identici tra loro. Allora ho pensato che fosse un problema software piuttosto che il teensy fosse mal connesso.... ma qui si sono esaurite le mie idee e sono corso a chiedere qualche consiglio a voi!

Alcune premesse: ho usato all'inizio NORway v0.5 ma andava in timeout nel momento in cui scrivevo il dump patchato (si fermava anche qui a 1024kb scritti), poi sono passato alla v0.7 e il timeout è scomparso ma è comparsa l'estrema lentezza suddetta.

Grazie a tutti sin d'ora.

Scrivi con il comando writeword

Provato anche writeword, stessa cosa: tempi biblici... Non so se dover aspettare così tanto (ad occhio un 5 ore) e vedere se va a buon fine, che dici?.....

Un'altra domanda: ho provato a ricollegare la ps3 con il teensy ancora attaccato (ma staccato dal pc) alla tv per vedere se partiva (dopo aver flashato il dump originale), ma nonostante si accenda il led verde, lo schermo rimane nero senza che si avvii il video... è normale se il teensy è attaccato?
Grazie

Molto probabilmente il punto tristate è ancora a Massa, hai dato il comando release?
Comunque fai questa prova che tanto ormai hai già scritto, scrivi il dump originale e poi dumpa, controlla con hxd se sono identici

Come ho scritto anche nel primo post avevo già fatto questa prova: i dump sono perfettamente identici. Il fatto che il tristate è a massa lo posso leggere anche da
STATUS_TRIST_N: LOW ? Il release gliel'ho dato ma la situazione non cambia......

Se hai un bel dump valido fai una prova
Dai il comando
Norway.py comx erasechip
E dopo l'era se provi a scrivere in writeword

Inviato dal mio ZP980 utilizzando Tapatalk

Ho provato a flashare il dump originale in writeword dopo l'erasechip, tutto termina con successo verifica compresa. Ma la nor credo rimanga in tristate... Infatti, oltre a non vedersi in tv, ser rido il comando NORway.py COMX mi restituisce STATUS_TRIST_N: LOW... mi compare anche Set SB to tristate dopo il Pinging, ma non so se centra....

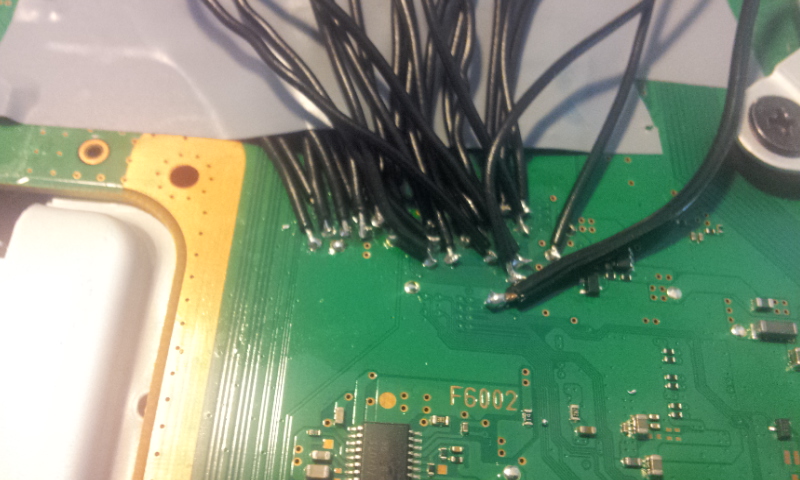

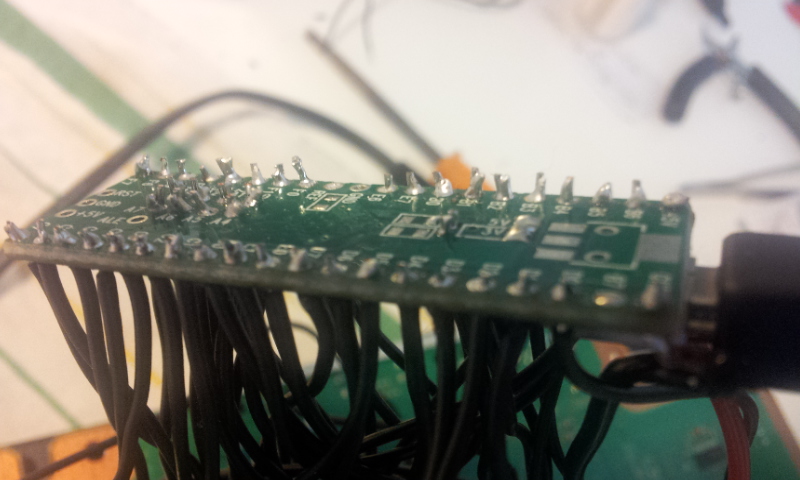

Foto del montaggio.-...

Allegato 17025Allegato 17026

Purtroppo foto di qualità superiore non sembrano essere supportate dal forum.....

Un'altra domanda: ora che ho scritto il dump originale e verificato correttamente, anche se col release non esce dal tristate con il teensy attaccato, dissaldando il teensy completamente, la console dovrebbe partire regolarmente?
Perchè pensavo che se non troviamo una soluzione al mio problema volevo comunque dare il writeword del dump patchato e aspettare le ore che richiede sperando che comunque sia la console si avvii dowgradata. Ma se una volta scritto il dump patchato, non riesce comunque ad andare in release e dissaldando tutto la console non parte vuol dire che magari il problema è altrove......

Se il teensy è installato correttamente la ps3 dovrebbe accendersi normalmente quando non è connessa al pc.
Il tuo problema è dovuto senza dubbio all'installazione, le saldature sono orribili, troppo stagno e troppe saldature fredde, utilizza del filo awg 30 e rifai tutto da capo utilizzando il flussante.

Rifarò senza dubbio il montaggio solo che a questo punto la mia domanda è: se fosse stato montato male sarei stato in grado di eseguire 3 dump corretti identici tra loro, di scriverli, di rileggerli e ottenere nuovamente l'identicità e il fatto che tutti i dump verificano i requisiti di genuinità della guida? Perchè ora, ammesso sia un montaggio errato, significa che i dump che ho effettuato probabilmente non sono corretti e dunque ammesso che lo monti nel modo corretto riscrivendo uno dei dump originali che ho non riuscirei comunque, probabilmente, a farla partire..... o sbaglio?

allora se hai dei dump corretti lo puoi sapere solo tu'
hai detto di averli validati i dump ? "le guide per farlo ci sono"
detto questo, na ripassatina a saldature e comandi non farebbe male
in tutti i casi , il comando release lo dai dopo la scrittura?
ecco fai tutte queste prove , dai il comando release , e stacca anche il tristate !
sperando tu abbia scritto nella nor dei file "VALIDATI"

io per prima cosa farei un installazione piu pulita troppe "montagnette" i stagno sopratutto sulla mainboard.
p.s: gia anticipato LOL

Ho seguito questa guida: [url]http://www.consoleopen.com/forum/tutorial-hardware-ps3-ps3-slim/11727-tutorial-analisi-e-validazione-dei-dump-dual-nand-e-nor.html[/url] e il mio dump ha superato tutti i test proposti. Il comando release lo do sempre dopo la scrittura. Non ho capito quando dovrei provare a staccare il tristate: a fine scrittura ma prima del release, dopo il release, o prima sia della scrittura che del release? In ogni caso come mai secondo voi il dump originale lo scrive e dumpa in pochissimi minuti, mentre quello patchato lo scrive in tanto tempo? Ora sto cercando di farla partire (senza dissaldare tutto il teensy) col suo dump originale pensando al fatto che se non parte col suo originale non vedo perchè dovrebbe farlo con uno patchato, ma il STATUS_TRIST_N rimane LOW (ammesso che questo prima o poi debba diventare HIGH dopo un corretto release). Ma se dissaldo tutto il teensy, dovrebbe uscire automaticamente dal tristate o bisogna comunque settare nella nor il tristate su high?

Dimenticavo di dire che il Teensy è stato programmato con NORway 0.7 e non col 0.5 proposto nella guida (forse per questo all'inizio andava in timeout quando usavo il NORway 0.5)

Grazie a tutti per i consigli

sai, non è detto che se leggi corretamente tu possa anche scrivere correttamente, la scritturà è anche un pò piu delicata.
metti i dump originale e stacca tutto, ovviuamente prima di staccare controlla che sia scritto correttamente
Nelle saldature non vendo la ben chè minima traccia di flussante, vedi di usarlo altrimenti non farai mai niente di buono

il comando release devi darlo dopo aver scritto la nor patchata , o se vuoi scrivere il dump originale , dopo la scrittura ugualmente
il teensy lo flashi con hex , "norway e' solo la versione del tool che utilizzi"
ripeto se hai un dump valido , la consol deve fungere !
edit
AGGIUNGO
gentilmente posti uno screen dopo la scrittura e verifica del dump patchato, e uno screen , dopo il comando release
grazie!

Chiaramente intendevo dire che il Teensy è stato flashato con l'hex relativo alla versione di Norway 0.7

Ecco l'intero processo su riga di comando (il tasto stamp non ce l'ho!!):

C:\Users\GiTToGaNgStEr\Desktop\NORway-master>NORway.py COM8
NORway.py v0.7 - Teensy++ 2.0 NOR flasher for PS3 (judges@eEcho.com)
(Orignal noralizer.py by Hector Martin "marcan" <hector@marcansoft.com>)

Pinging...
Set SB to tristate

NOR chip manufacturer: Samsung (0xec)
NOR chip type: K8Q2815UQB (0x7e0601)

STATUS_TRIST_N: LOW
STATUS_RESET_N: HIGH
STATUS_READY: HIGH
STATUS_CE_N: LOW
STATUS_WE_N: HIGH
STATUS_OE_N: HIGH

Resetting NOR...
Ready.

Closing serial device...
Done.

C:\Users\GiTToGaNgStEr\Desktop\NORway-master>NORway.py COM8 erasechip
NORway.py v0.7 - Teensy++ 2.0 NOR flasher for PS3 (judges@eEcho.com)
(Orignal noralizer.py by Hector Martin "marcan" <hector@marcansoft.com>)

Pinging...
Set SB to tristate

NOR chip manufacturer: Samsung (0xec)
NOR chip type: K8Q2815UQB (0x7e0601)

STATUS_TRIST_N: LOW
STATUS_RESET_N: HIGH
STATUS_READY: HIGH
STATUS_CE_N: LOW
STATUS_WE_N: HIGH
STATUS_OE_N: HIGH

Resetting NOR...
Ready.

Erasing chip, might take a while... (1-3 minutes)

Done. [0:01:32.937000]

Closing serial device...
Done.

C:\Users\GiTToGaNgStEr\Desktop\NORway-master>NORway.py COM8 writeword ps3rob.bin

NORway.py v0.7 - Teensy++ 2.0 NOR flasher for PS3 (judges@eEcho.com)
(Orignal noralizer.py by Hector Martin "marcan" <hector@marcansoft.com>)

Pinging...
Set SB to tristate

NOR chip manufacturer: Samsung (0xec)
NOR chip type: K8Q2815UQB (0x7e0601)

STATUS_TRIST_N: LOW
STATUS_RESET_N: HIGH
STATUS_READY: HIGH
STATUS_CE_N: LOW
STATUS_WE_N: HIGH
STATUS_OE_N: HIGH

Resetting NOR...
Ready.

Writing...
16384 KB / 16384 KB
Done. [0:04:56.248000]

Verifying...
16384 KB / 16384 KB
Done. [0:01:12.201000]

Closing serial device...
Done.

C:\Users\GiTToGaNgStEr\Desktop\NORway-master>NORway.py COM8 release
NORway.py v0.7 - Teensy++ 2.0 NOR flasher for PS3 (judges@eEcho.com)
(Orignal noralizer.py by Hector Martin "marcan" <hector@marcansoft.com>)

Pinging...
Set SB to tristate

NOR chip manufacturer: Samsung (0xec)
NOR chip type: K8Q2815UQB (0x7e0601)

STATUS_TRIST_N: LOW
STATUS_RESET_N: HIGH
STATUS_READY: HIGH
STATUS_CE_N: LOW
STATUS_WE_N: HIGH
STATUS_OE_N: HIGH

Resetting NOR...
Ready.

NOR Released

Closing serial device...
Done.


Fatto ciò, la console, staccata l'usb del teensy, non parte a video ma, una volta accesa, rimane il led verde fisso, come quando la si dumpa o flasha. Tommino81 non mi hai detto quando dovrei provare a staccare il tristate.
Criscros ho usato un flussante noclean per tutte le saldature. Sicuramente la scrittura è un processo molto più delicato della lettura, ma come mai allora la scrittura del dump originale va liscio, mentre quello patchato è così lento? Ci sono altri modi per patchare un dump?

Grazie ancora a tutti.


EDIT: il teensy è alimentato dalla ps3, non è presente il regolatore... non so se può essere un'informazione utile

il dump lo hai controllato?? naturalmente non dai comuni tools ma manualmente?

Per spyro82

Citazione:

---

Originariamente Scritto da gittogangster

Ho seguito questa guida: [url]http://www.consoleopen.com/forum/tutorial-hardware-ps3-ps3-slim/11727-tutorial-analisi-e-validazione-dei-dump-dual-nand-e-nor.html[/url] e il mio dump ha superato tutti i test proposti.

---

Quindi si, la verifica l'ho effettuata manualmente

Aggiornamento: ho flashato Teensy con l'hex di NORway 0.5 (come da guida) e sono riuscito a dumpare e scrivere senza problemi il file patchato da Auto Patcher di Rogero ultima versione con NORway 0.5 in writeword. Anche qui la console dopo il comando release non partiva a video e allora ho deciso di dissaldare tutto sperando, nessuno purtroppo mi ha dato conferma, che potesse uscire dal tristate dissaldando il teensy. Così ho fatto, ma la PS3 rimane in tristate mode anche se ha scritto e verificato correttamente il file patchato .
Ci sono modi per far uscire la ps3 dallo TRISTATE MODE?

Grazie

Non è tristate mode (a meno che non ci sia un corto tra il punto tristate e un qualsiasi punto a massa) ma GLOD e temo proprio che dovrai sbrikare la console faccendo il downgrade al 3.55 da fsm, sempre sperando che il dump valido effetuato con norway 0.7 sia "realmente valido".
Non è che nessuno ti ha dato conferma comunque, è più che altro che ad ogni tua domanda tu sembravi infastidito dalle risposte, stavo appunto scrivendoti come procedere (consigli natruralmente) ma poi ho aggiornato il browser ed ho visto che dato il tuo ultimo post non era più necessario, ti stavo appunto per dire di dissaldare il teensy per vedere se il glod persisteva, ora quindi prova a sbrikarla
ps: GLOD= semibrick!

Ma no debugbrain non sono per nulla infastidito, anzi ringrazio tutti voi per il supporto che mi state dando e mi spiace se ho potuto dare questa impressione, ma vi assicuro che non è affatto così!
Detto ciò come potrei procedere a tentare di sbrickare la PS3 dal GLOD? Effettivamente sulla mainboard della playstation il tristate non risulta collegato a massa.
Grazie

Devi avere il dump originale valido a cui applicare le patch per il 3.55, una volta flashata la Nor e verificata la corretta scrittura devi fare entrare la ps3 in factory service mode utilizzando la jig, da FSM quindi installa un cfw 3.55 nocheck, fai uscire la ps3 dalla FSM ed attiva le qaflags con l'aposito pkg, verifica poi che siano attivate eseguendo la combo dei tasti per vedere il menù debug sotto le impostazioni di rete nella xmb, per concludere installa il 3.55 ufficiale da menù recovery.

Grazie debugbrain. In teoria forse mi sono scansato la risaldatura del teensy: in effetti l'ultima operazione che ho fatto prima di staccarlo è stata di flashare il dump patchato con il patcher presente nel Flash Tools 4.55 di Rogero. Va bene ugualmente? (ammesso che il dump sia corretto).
In secondo luogo non disponendo di una dongle jig, ho visto che è possibile anche usare un telefono android per utilizzarlo come jig.. anche in questo caso, a seguito del problema che ho, andrebbe bene un telefono android per entrare in FSM?

Grazie per le risposte.

Ma quale android, hai un teensy e puoi utilizzare quello programmandolo con l'apposito hex del psgrade per teensy

Con questa notizia mi hai sorpreso!! Sai ora sembrerò forse un po' stupido... ma sto avendo difficoltà a trovare l'hex di psgrade per teensy. Non è che me lo potresti mandare o linkare perfavore? Grazie

EDIT: trovato! grazie mille.... Flasho, accendo subito dopo eject e dovrebbe partire?

mi sfugge qualcosa....

perchè la procedura classica passando sa 3.55 se si possiede un dump valido?
se il dump e valido ... non problem

se il dump è "semi-valido" ....allora il discorso cambia
o mi sto sbagliando?

Citazione:

---

Originariamente Scritto da gittogangster

Con questa notizia mi hai sorpreso!! Sai ora sembrerò forse un po' stupido... ma sto avendo difficoltà a trovare l'hex di psgrade per teensy. Non è che me lo potresti mandare o linkare perfavore? Grazie

EDIT: trovato! grazie mille.... Flasho, accendo subito dopo eject e dovrebbe partire?

---

Intanto la jig devi inserirla nella porta usb di destra, quella piu vicina al lettore, poi accendi e premi subito ejet, dopo qualche istante la ps3 deve spegnersi da sola, segno che sei entrato in fsm.

EDIT: Io non utilizzo il patcher di rogero ma se hai applicato le patch per il 3.55 dovresti essere a posto.

Citazione:

---

Originariamente Scritto da caiomasters

mi sfugge qualcosa....

perchè la procedura classica passando sa 3.55 se si possiede un dump valido?
se il dump e valido ... non problem

se il dump è "semi-valido" ....allora il discorso cambia
o mi sto sbagliando?

---

Effetivamente anche te hai ragione ma il fatto è che il suo problema "sembra" essere dovuto all'utilizzo della versione 0.7 di norway per fare il dump e visto che poi ha ottenuto il GLOD come risultato non siamo del tutto certi che sia valido al 100%, lui dice di si ma per non stare qui in eterno preferito indicare la via più sicura che gli permetta di sbrickare la ps3.

PS: Scusate i continui edit ma oggi ho la tastiera alla ca..o.

Ho flashato sul teensy++ 2.0 il file psgrade_teensy++2.0_at90usb1286_16mhz.hex trovato qui sul forum. Ho inserito l'usb a destra e fatto svariati tentativi per avviare la jig nel modo in cui mi hai descritto ma in nessun caso ottengo che il teensy inizi a lampeggiare nè tantomeno che la console si spegni :( .


EDIT: sul teensy non sono presenti i 5v di alimentazione mentre la ps3 è accesa (chiaramente il ponte è sui 5v)

Scusami ho dimenticato di dirti che devi prima staccare il cavo di alimentazione per qualche secondo, poi collegarlo nuovamente e fare la procedura tasto power tasto eject entro 200ms, rapidamente insomma.

nulla! non ci entra... penso proprio perchè il teensy non riceva l'alimentazione.. o l'alimentazione delle usb avviene nel momento in cui va a buon fine la procedura accensione + eject?? Comunque avrò fatto una ventina di tentativi, anche staccando la spina, ma rimane sul verde fisso.

Hai le porte usb fuori uso probabilmente sempre a causa del GLOD o forse a causa di un problema hardware, nel primo caso non ti resta che installare nuovamente il teensy e provare a flashare il dump originale senza patch per vedere se la ps3 parte nuovamente, visto che non hai avuto modo di installare alcun cfw se il dump è valido la ps3 dovrebbe riprendersi, altrimenti dovrai patchare nuovamente il dump originale e tentare ancora il downgrade da fsm sperando che le porte usb funzionino dopo aver applicato nuovamente le patch al fw, altrimenti si dovrà verificare che non ci sia un problema hardware, io comunque non capisco perchè utilizziate il teensy senza regolatore visto che è consigliato utilizzarlo.

Ps: Sebra che il teensy possa essere programmato ed utilizzato come jig anche tenendolo saldato sulla mobo, anche se io sconsiglio queste procedure rischiose, come quella di utilizzare teensy senza regolatore.

perchè è consigliato e non obbligatorio, comunque non c'entra, ora sei i glod, hai detto che il tristate non è a massa giusto? scollega il tristate dal teensy e collegalo alla massa della ps3 e vedi che succede giusto per curiosità, tecnicamente sempre glod ma fai sta prova

Perchè tristate a massa Cris? Ha detto che anche senza teensy la ps3 resta accesa con schermo nero e led verde acceso. attualmente il teensy non è installato.

All'inizio quando mi ero un po' fossilizzato sul voler ripristinare il dump originale, col teensy attaccato, una volta scritto e verificato correttamente il dump originale, staccata e riattaccata la spina e premuto power rimaneva comunque in GLOD (quando credevo erroneamente fosse in tristatemode)... non so se questo possa voler dire che, ad ora, anche rimontando il dump originale, le usb possono o no funzionare. Comunque non è che abbia molte alternative, domani proverò a rimontare il teensy!
Il regolatore non l'ho usato semplicemente perchè non l'ho trovato!! Ma lo comprerò. Nel caso in cui anche col dump originale le usb non vanno, cosa mi consiglieresti di fare?

Grazie

allora il glod lo si ha anche per un dump corrotto piu frequentemente ylod, comunque ora lui è in glod, col teensy scollegato, io ho detto di mettere il tristate a massa per vedere se appunto andava in glod, tutto qui, è una prova che non richiede grande tempo la fai al volo.
comunque il TRISTATEMODE NON ESISITE quindi se hai scollegato il teensy è impossibile che il punto tristate sia a massa, il teensy lo mettte a massa per impedire che la ps3 scriva nel momento in cui leggi o scrivi, nel momento in cui togli il teensy o il filo del tristate non può essere collegato.
detto questo se sei in glod e hai un problema hw mettendo un dump errato completamente oppure un erase e la accendi dovresti avere un ylod, se hai un problema sw invece mettendo a massa il tristate dovrebbe uscire un glod, quindi una prova sarebbe di accendere con la nor vuota e vedere che succede

Citazione:

---

Originariamente Scritto da gittogangster

Nel caso in cui anche col dump originale le usb non vanno, cosa mi consiglieresti di fare?
Grazie

---

In quel caso dovresti rivolgerti a qualcuno che dia un'occhiata all'hardware mettendo in conto che se il GLOD dipende da un problema hardware ciò potrebbe essere legato anche a qualche saldatura del srx che si è rotta

Citazione:

---

Originariamente Scritto da -Criscros-

allora il glod lo si ha anche per un dump corrotto piu frequentemente ylod, comunque ora lui è in glod, col teensy scollegato, io ho detto di mettere il tristate a massa per vedere se appunto andava in glod, tutto qui, è una prova che non richiede grande tempo la fai al volo.
comunque il TRISTATEMODE NON ESISITE quindi se hai scollegato il teensy è impossibile che il punto tristate sia a massa, il teensy lo mettte a massa per impedire che la ps3 scriva nel momento in cui leggi o scrivi, nel momento in cui togli il teensy o il filo del tristate non può essere collegato.
detto questo se sei in glod e hai un problema hw mettendo un dump errato completamente oppure un erase e la accendi dovresti avere un ylod, se hai un problema sw invece mettendo a massa il tristate dovrebbe uscire un glod, quindi una prova sarebbe di accendere con la nor vuota e vedere che succede

---

Giusto Cris, non avevo pensato alla prova dopo aver cancellato la NOR ;)

Grazie mille ragazzi, domani proverò quanto suggerito. Per criscros, non ho ben capito la prova del tristate che dovrei fare: apro la console, collego il teensy e il punto NOR_TRISTATE lo collego a un qualsiasi punto GND sulla mainboard e vedo se rimane sempre in GLOD? e poi per seconda prova do l'erasechip e vedo che succede. In entrambi i casi provo ad entrare in FSM da usb?

Grazie ancora

se dai l'erase in fsm non ci vai di certo, e non ci vai di certo nemmeno se metti il tristate a massa, hai 2 test da fare
colleghi gnd al tristate e provi ad avviare e dimmi che succede, poi per seconda monti il teensy (scollegando il tristate da gnd ovviamente) ed erasi la nor, poi provi ad accendere e mi dici che succede

Allora ecco i risultati dei test:

1) Teensy non connesso. Sulla mainboard della ps3 collegati NOR_TRISTATE e GND , accesa ----> GLOD
2) Teensy saldato, pin NOR_TRISTATE collegato al Teensy, erasechip + release ---> GLOD
2) Teensy saldato, pin NOR_TRISTATE scollegato dal Teensy, erasechip + release ----> GLOD

In tutte le prove sono connessi soltanto hard disk, ventole e alimentatore, il bluray è staccato.
Il teensy è programmato con l'hed di NORway 0.5 . L'erasechip l'ho dato con NORway 0.5.

Grazie a tutti per il supporto
