Consiglio e suggerimento per Down CECHC

[Geppetto]

Buongiorno a tutti,

Vorrei fare il downgrade della mia CECHC dual NAND.
Dopo diversi pensamenti e letture di tutorial sarei orientato verso l'uso del Teensy++2.0.
Tra l'altro mi è stato consigliato da Criscros in un'altro post.
Però vorrei farlo senza dissaldare le NAND dal circuito.
Ci ho provato e mi sono fermato subito.
Mi viene la pelle d'oca solo al pensiero di risaldarle.....
Opterei per una soluzione che sento un pò più alla mia portata.
Avrei intenzione di saldare tutti i conduttori necessari , identificandoli ben benino , portarli all'esterno della console e richiuderla.
Così sarebbero anche già pronti per eventuale successivo "rework" che si potesse rendere necessario.
Solo che non trovo un tutorial che mi indichi la procedura per farlo senza lo Zif socket.
Credo che sia possibile farlo (non vedo perchè no) ma non vorrei mettermi ad inventare a caso..
Userei il metodo "Dual NAND edition" , cioè senza Booster.

Vengo alle domande:

Avendo le NAND saldate sulla MOBO , come dovrei alimentarle , sempre nello stesso modo : taglio pista e regolatore di tensione ?
I dump delle due NAND le posso fare con lo stesso Nandway?
Simultaneamente?
Stessa domanda per la scrittura dei file patch.
Dove trovo una pennetta Jailbreak?
Ed i files - Lv2diag.self e lv2dig.self ?
Quando alla fine installo il CFW , metto direttamente il CFW 4.55 (ad es) , senza passare necessariamente per OFW 3.55 , giusto?

Grazie a chiunque vorrà darmi una mano.

[Geppetto]

Vabbè , grazie lo stesso.
Mi arrangerò da solo.

[Titty]

Dio mio calmiamoci un pochetto... mica siamo un centro assistenza... Serve sempre e cmq rispetto per chi ti da supporto puramente gratuito e nei momenti liberi della propia quotidianità

Allora:

- la pennetta non serve... adesso ci sta Auto Nand\Nor patcher
- i file quindi non ti servono
- se leggi il tutorial il metodo con Nand patcher non porta il passaggio a 3.55

Se lavori con NAND montate l' alimentazione avviene via Console in StandBy (o via Tristate). Il regolatore non riesce a tenere stabile tutto il ramo associato alla Mobo.

Che io sappia (uyso lo Zif) leggi e flashi sempre e solo una NAND alla volta... non usi il Tandem

[fanaticgames]

Se non dissaldi le nand è tutto tempo perso, o lo fai con teensy e zif oppure lasci perdere, i test point su NAND sono proprio inutili e danno solo noie

[Debugbrain]

Diciamo che non è proprio così, su ps3 con doppia nand il lavoro è più rognoso ma sempre fattibile, avendo la giusta dimestichezza col saldatore si può sempre saldare sui pin e sui punti alternativi, volendo si può operare anche con la piastra nuda alimentando le nands con alimentatore esterno che fornisca almeno 1,5A, io ne utilizzo uno da 1,8

[fanaticgames]

Si ma sinceramente ci si mette il doppio del tempo e non tutte le mobo hanno i testpoint, non dico che non e' fattibile ma dissaldare/saldare le nand e' semplicissimo, più semplice dei testpoint


Inviato dal mio iPhone utilizzando Tapatalk

[X-ray]

i test point non funzionano!!
bisogna saldare su nand:

[fanaticgames]

Giusto chiedo venia, per questo trovo più rognoso saldare direttamente sulle nand non dissaldandole


Inviato dal mio iPhone utilizzando Tapatalk

[Debugbrain]

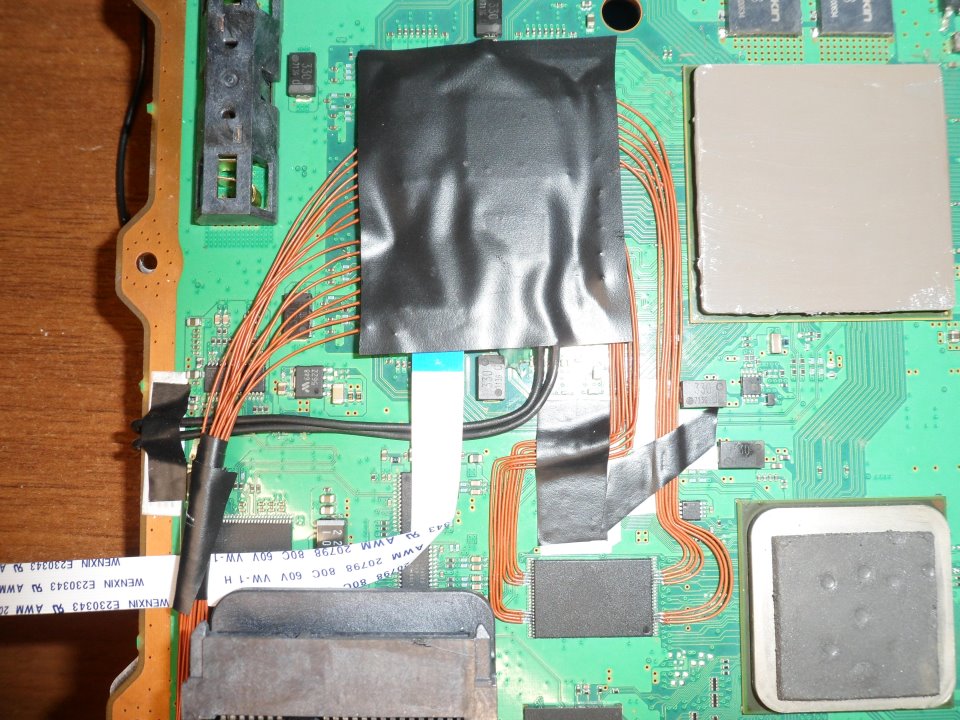

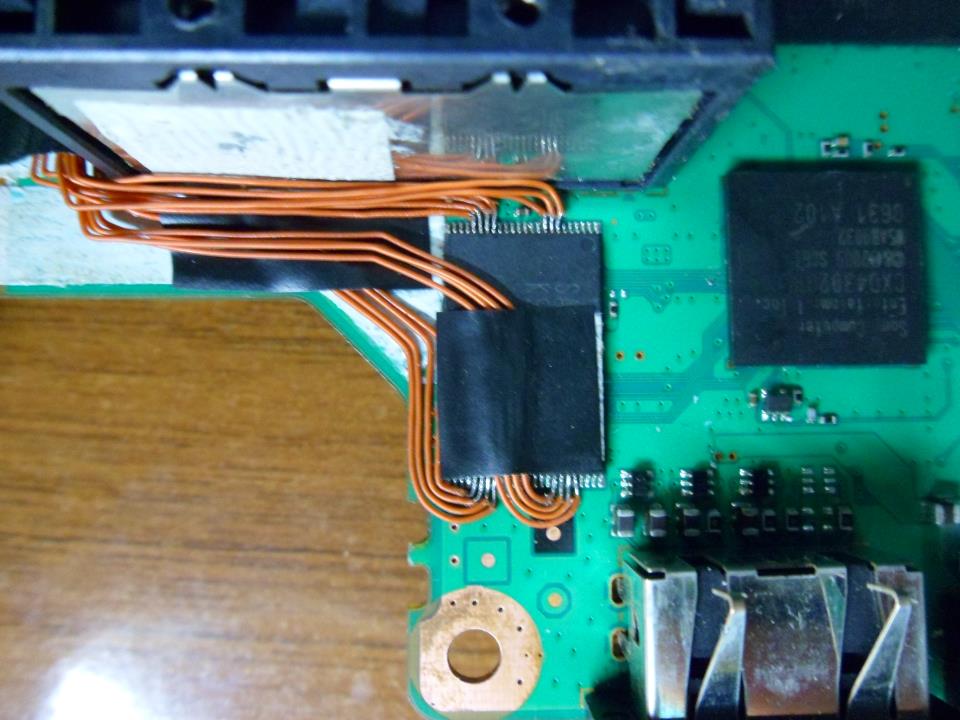

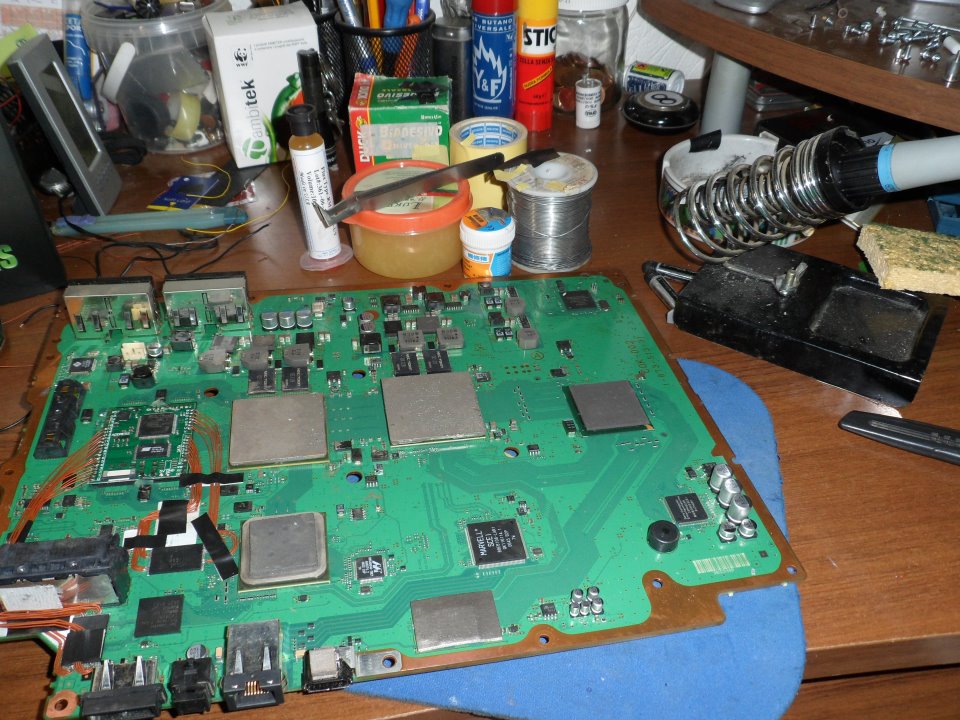

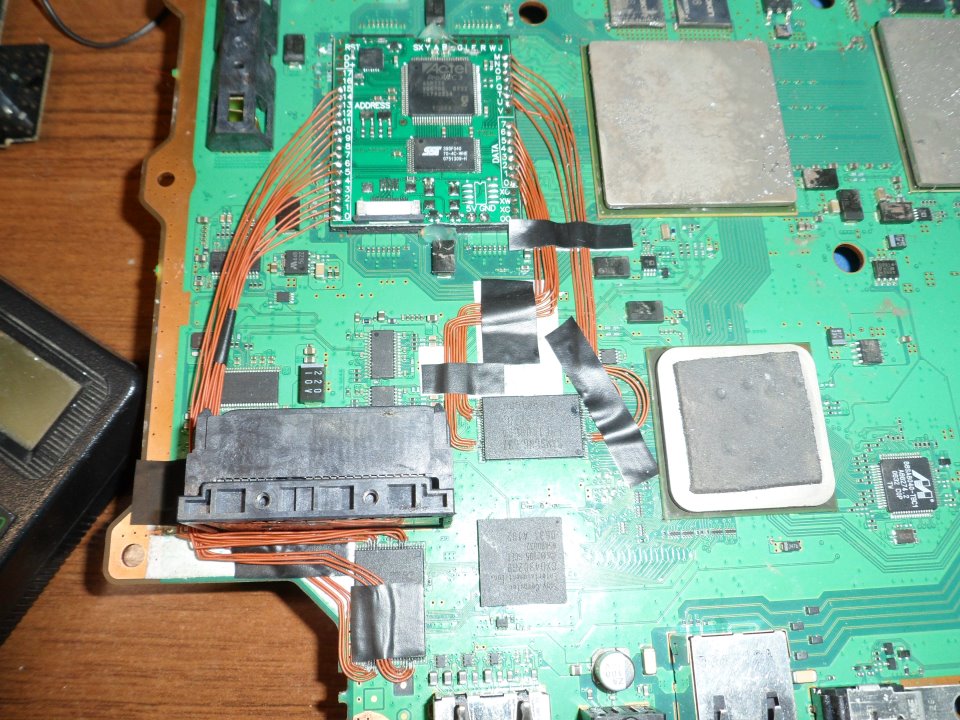

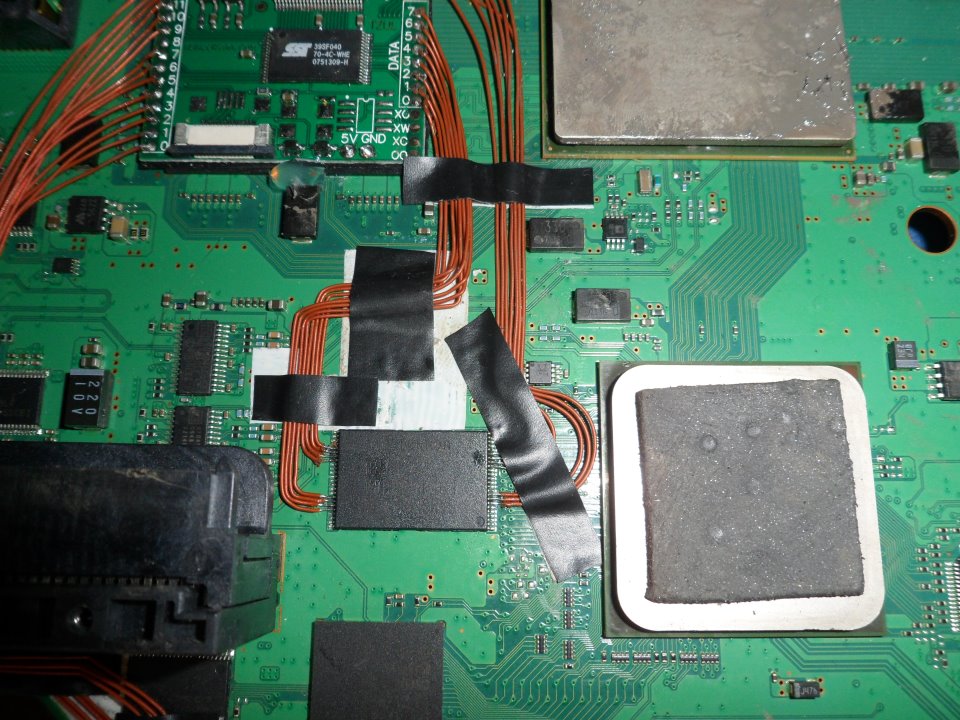

Io è da un bel po di tempo che oramai non faccio più foto ai miei lavori, posto qualche vecchia foto di quando downgradai la mia vecchia 60gb con Infectus xD

[Geppetto]

Chiarissimo!
Vi ringrazio molto.
Mi avete tolto ogni dubbio.

[Vale]

i test point non funzionano!!
bisogna saldare su nand:

Ma saldando direttamente il teensy ai pin della NAND (una per volta immagino, SBE), la console va alimentata ma non accesa per fare la lettura/scrittura??

[X-ray]

teensy SBE, tristate a massa e console accesa

[Vale]

teensy SBE, tristate a massa e console accesa

Ehi, ciao Xray, non fa nulla che ho il regolatore di tensione sul teensy??

ed inoltre: come fai a saldare sui pin dell'altra NAND, quella proprio di fronte alla presa SATA dell'hdd???


P.S. Bellissimo lavoro, complimenti..

[Vale]

teensy SBE, tristate a massa e console accesa

Scusa Xray, volendo provare a fare un dump su una SEM-001 saldando i fili direttamente sui pin della NAND, mi è venuto un dubbio:
in configurazione SBE,
uso il teensy con regolatore di tensione installato:

il punto CE lo devo collegare al punto GND sul teensy???

[X-ray]

Controlla con il tester Xché forse il ce della nand è già collegato a massa quando è saldata sulla sk madre

Inviato dal mio GT-I8150 utilizzando Tapatalk

[zeruel85]

Il CE della NAND è collegato al Southbridge. Il SB gestisce se mandarlo a stato logico alto o basso, a seconda di ciò che deve essere fatto (se non sbaglio CE=1 per il normale funzoinamento, CE=0 per l'accesso in memoria alla NAND).

Metti il CE a GND.
