Dubbio installazione regolatore di tensione su Teensy++ 2.0

[Zazza]

Ciao a tutti,
ho un dubbio sull'installazione del regolatore di tensione per questa board:

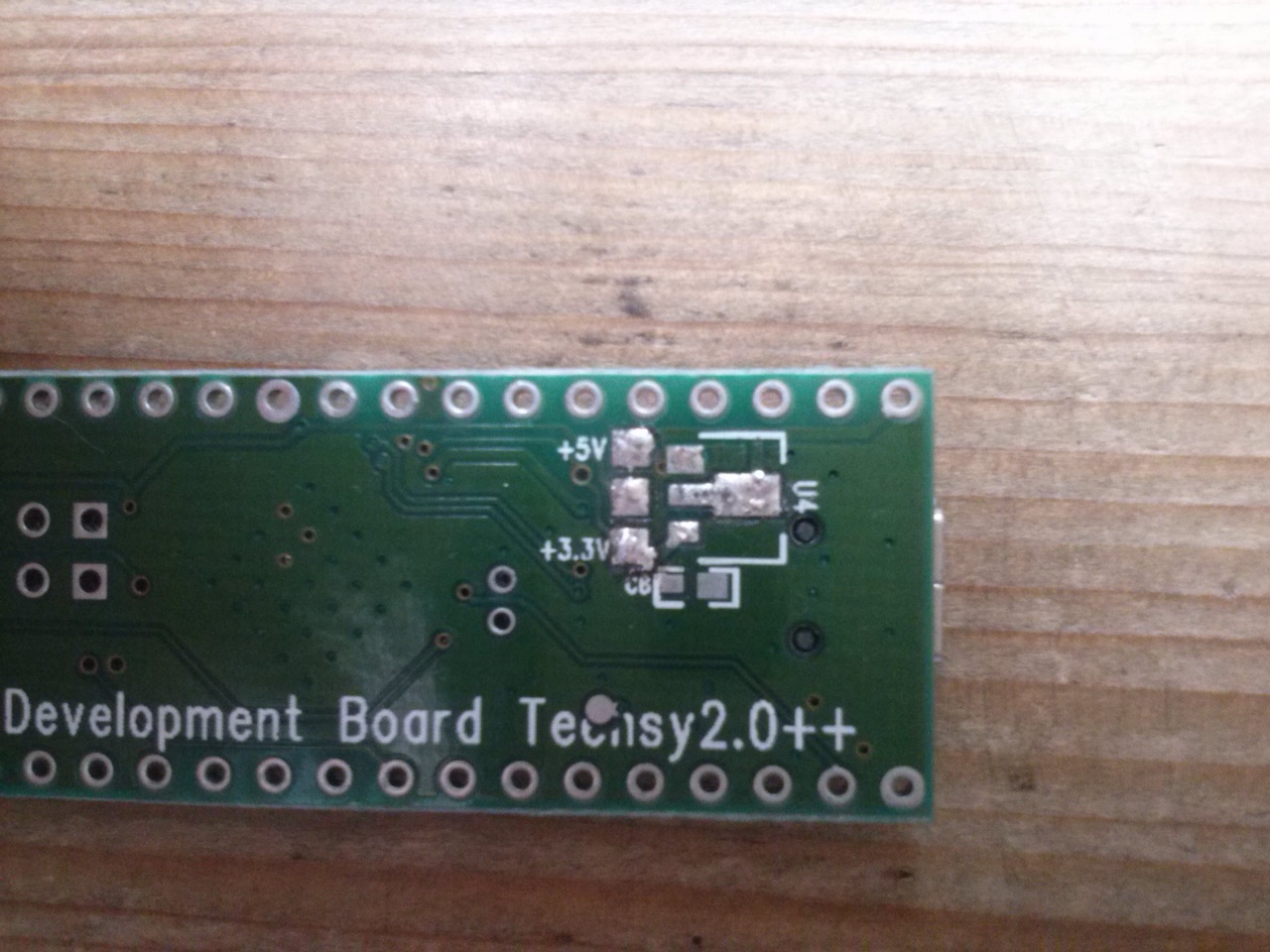

Ecco il retro del Teensy++ 2.0 in mio possesso:



Come potete vedere il layout dei pad è differente rispetto a quello mostrato nella guida ufficiale (pjrc.com) così come su questo sito. E' come se i pad più grossi per l'installazione del regolatore fossero invertiti con gli altri e che quindi sia necessario un regolatore di dimensioni più piccole.

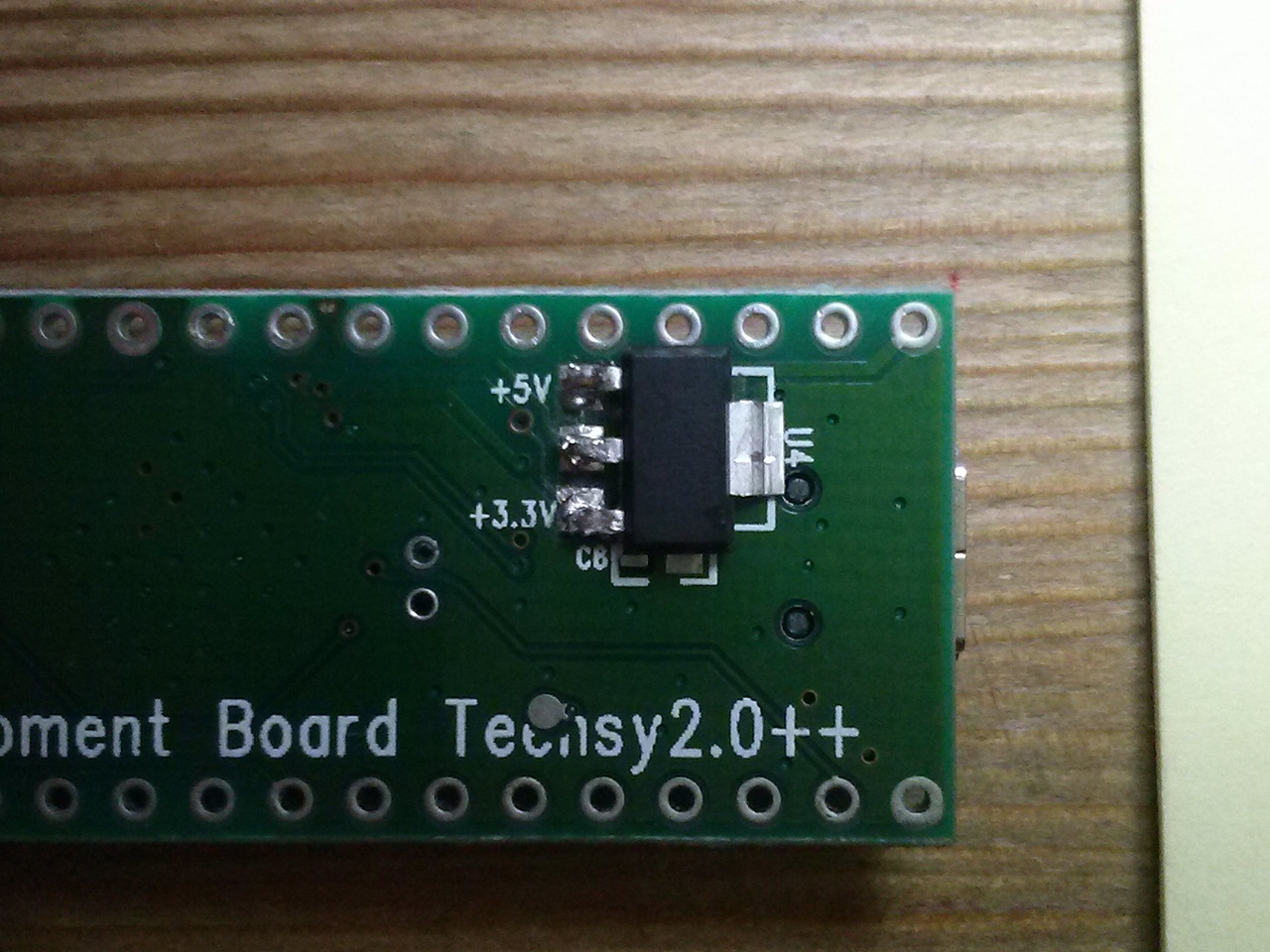

Se posiziono il regolatore in questo modo (che credo l'unico possibile):


Non posso tagliare la traccia del pad 5v nè ponticellare gli altri due...

Come si deve procedere?

Grazie a tutti per l'aiuto...

[Debugbrain]

Si, il layout è totalmente differente dall'originale quindi dovrebbe trattarsi di un clone, ho provato a confrontare le tue foto con il mio teensy2.0++ originale per capire come potresti procedere ma sarebbe necessario che tu postassi delle foto ben nitide anche dell'altro lato della devboard, come potrai verificare le due scritte stampate, 5v e 3v, si riferiscono ai due VIA (i due forellini che permettono la connessione con l'altro lato), e non ai pin del regolatore, dobbiamo capire quindi dove è connesso il punto dei 5v nell'altro lato per individuare la pista da interrompere e capire poi come creare il ponticello coi 3v.
Posso sapere dove l'hai presa? Io acquistai il mio teensy2++ originale più di tre anni fa da pjrc con la raccomandazione di non prenderlo da altre parti in quanto stavano circolando dei cloni che potevano dare problemi di funzionamento.

[Zazza]

Ciao Debugbrain e grazie per la risposta...

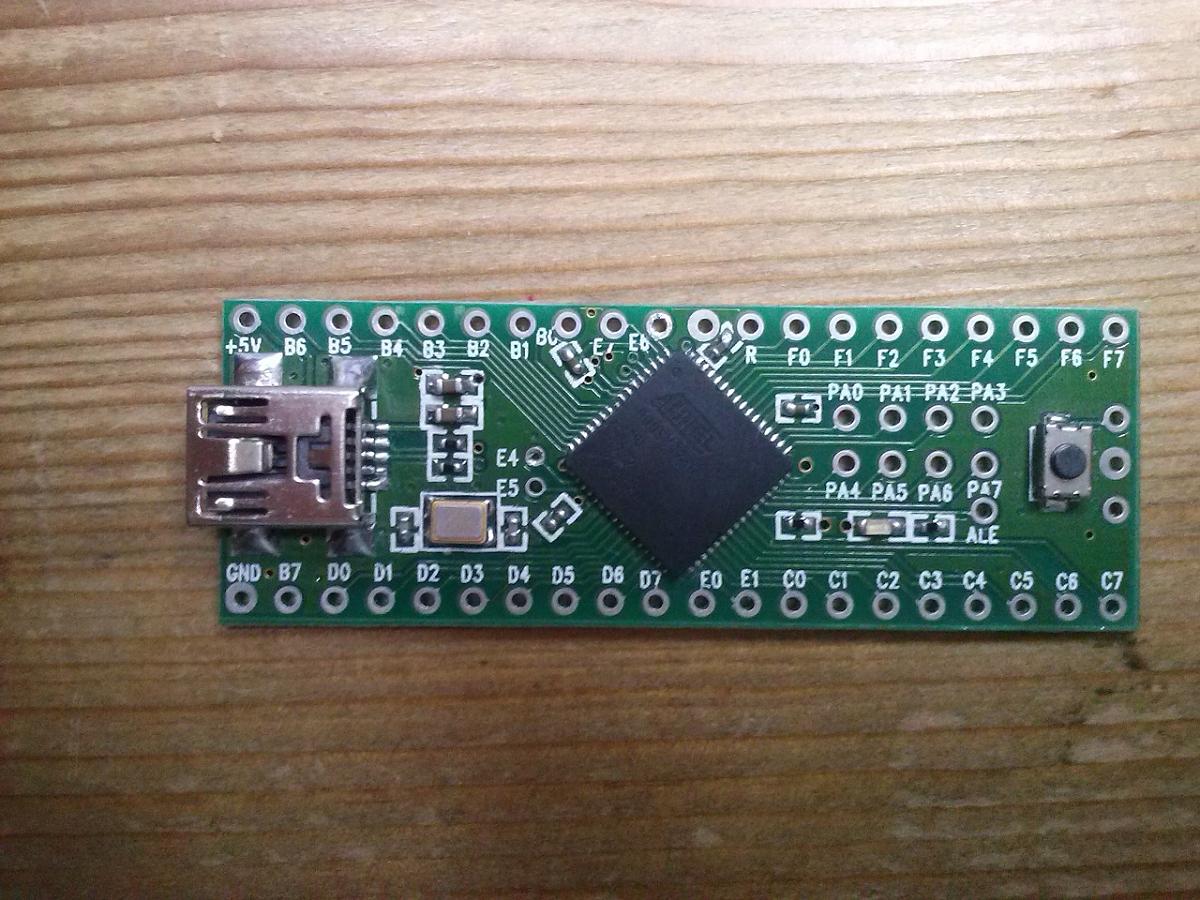

Ecco una foto dell'altro lato:


Sembrerebbe identica all'originale...

Cosa ne dici?

[Zazza]

Sul forum ufficiale mi confermano che la board è contraffatta...

[yusepe]

Sul forum ufficiale mi confermano che la board è contraffatta...

si poterebbe sapere da dove arriva? o meglio se viene da uno store online conosciuto

[Debugbrain]

Ciao Debugbrain e grazie per la risposta...

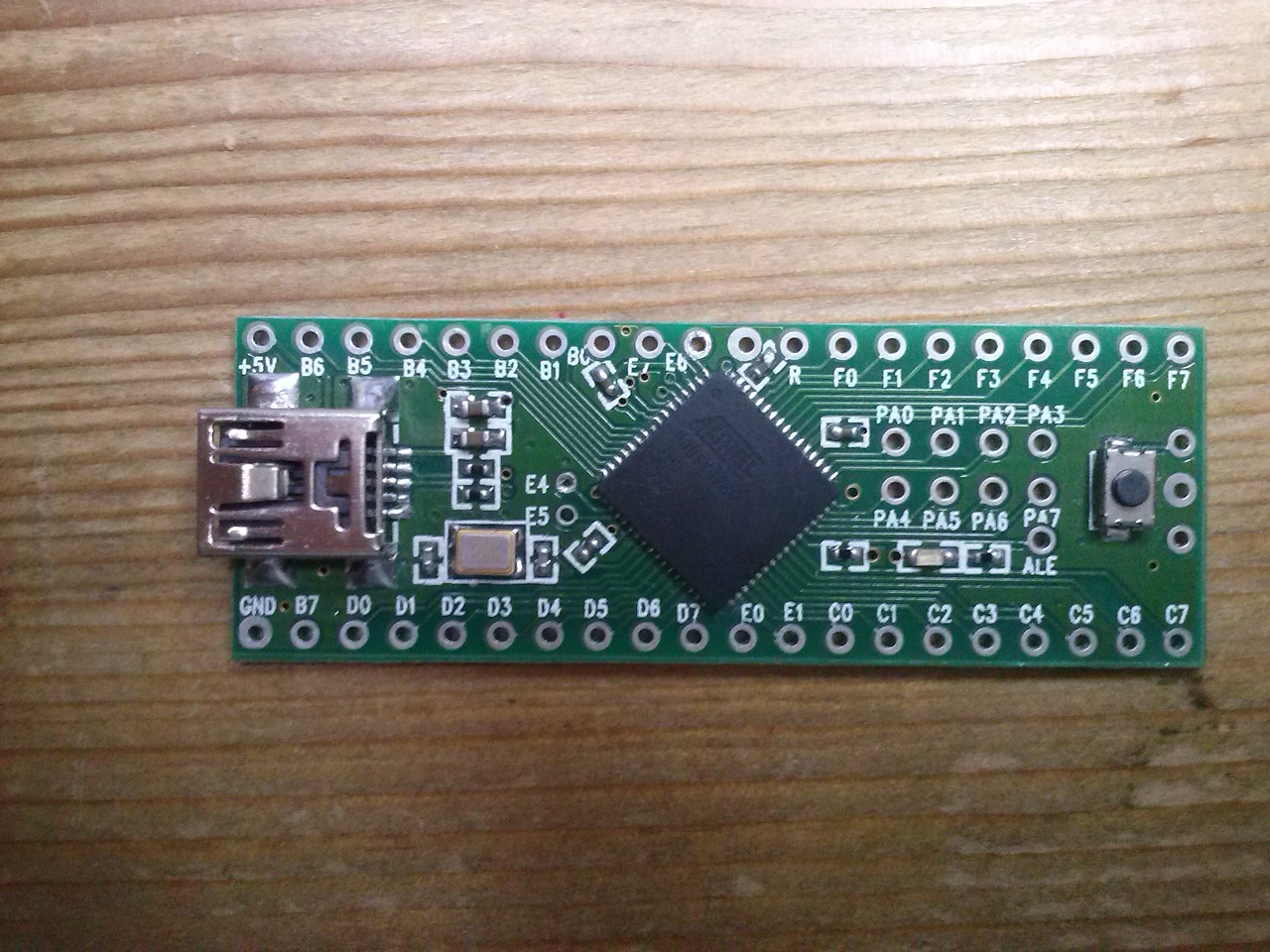

Ecco una foto dell'altro lato:


Sembrerebbe identica all'originale...

Cosa ne dici?

azz... si da questo lato sembra originale anche se non lo è, ora sono fuori casa, appena posso do uno sguardo alla mia per cercare di capire come fare, sempre che non intervenga prima qualche esperto del forum

[genhack]

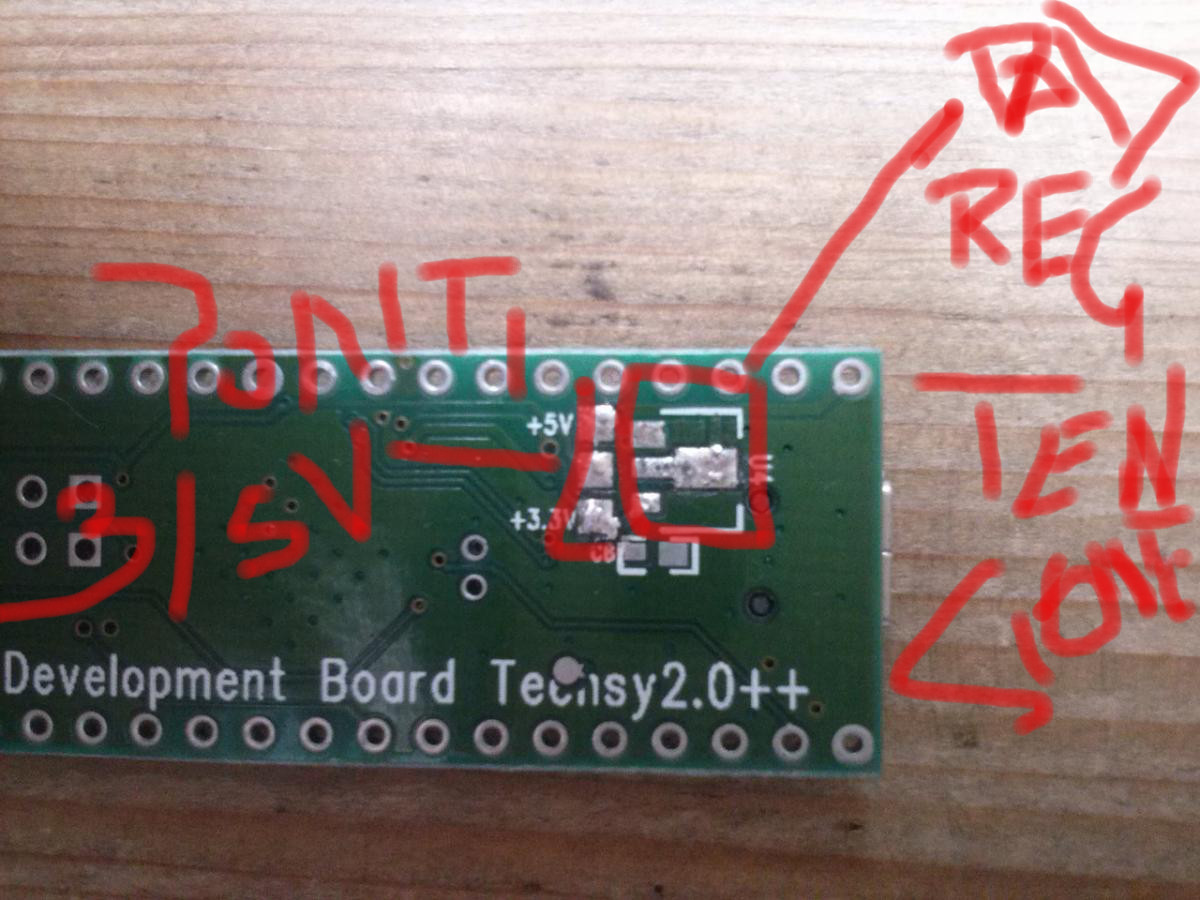

edit di tutto... I pad che vedi sotto dove hai stagnato il regolatore sono quelli ceh vanno ponticellati.. Il regolatore che hai è troppo grande, e non va a dimensione dei suoi originali pad... Con un po di fantasia puoi adattare anche quello che hai

[Tommino81]

pure il teensy ++2.0 hanno clonato?
non c'è piu' religione....

[loko75]

bene, con questa immagine ho capito che anche la mia è una clone ... femmina
