Teensy 2.0 ++ NOR blocco scrittura 768kb

[damyx92]

Buonasera vi contatto per esporvi il mio problema alquanto insolito.
Ho una ps3 FAT con una NOR spansion, ho fatto la lettura della NOR più volte e li ho comparati fin qui tutto ok.
Procedo con la patch (con Nor &Nand autopacher), e vado a fare la scrittura del file patchato, ma si blocca puntualmente a 768kb.
Ho provato sia col comando "write" , sia con "writeword" , e non è cambiato nulla, si blocca sempre nello stesso punto col solito messaggio "timeout ....ecc"
I punti sono tutti saldati correttamente (staccato e riattaccato 2 volte).
Riesco a leggere ma non a scrivere.
Cosa può essere?
Grazie per le risposte.

[Razorbacktrack]

1. Ma hai validato il dump manualmente?
2. Foto?

[zeruel85]

Scommetto che hai una DIA-00x e che non usi il regolatore onboard sul Teensy++. Se c'ho azzeccato, risolvi staccando la Vcc dalla mobo e installando il regolatore (oppure alimentando il Teensy non da mobo, a 3V3, in qualche altro modo).

EDIT: dò per scontato che tu stia usando l'ultimo NORway v0.6 Beta con relativo Hex flashato.

[damyx92]

foto delle saldature dici?

Il dump l'ho validato usando HxD
@zeruel85 Ho una VER-001 e ho montato sul teensy il regolatore di tensione (come descritto in guida tagliato la pista della 5v e ponticellato la 3v)

[zeruel85]

E che NORway usi? L'ultima versione o la v0.5 stabile?

[damyx92]

La v0.5 da DOS

[zeruel85]

Prova a usare l'ultimo commit disponibile, lo trovi al seguente indirizzo:
[url]https://github.com/hjudges/NORway[/url]

Sulla destra c'è il tasto Download ZIP. Ricordati di riflashare il Teensy++ con il file Hex per NORway che trovi sempre all'interno dell'archivio scompattato.

Facce sapè!

EDIT: la massa (GND) l'hai collegata vero?!?

[damyx92]

provo immediatamente!
Si la massa l'ho collegata (i punti erano tanti, ho preso quello piu comodo)

[damyx92]

Ho fatto come mi hai consigliato e adesso si blocca a 1408kb

[zeruel85]

Allora foto installazione direi.

[damyx92]

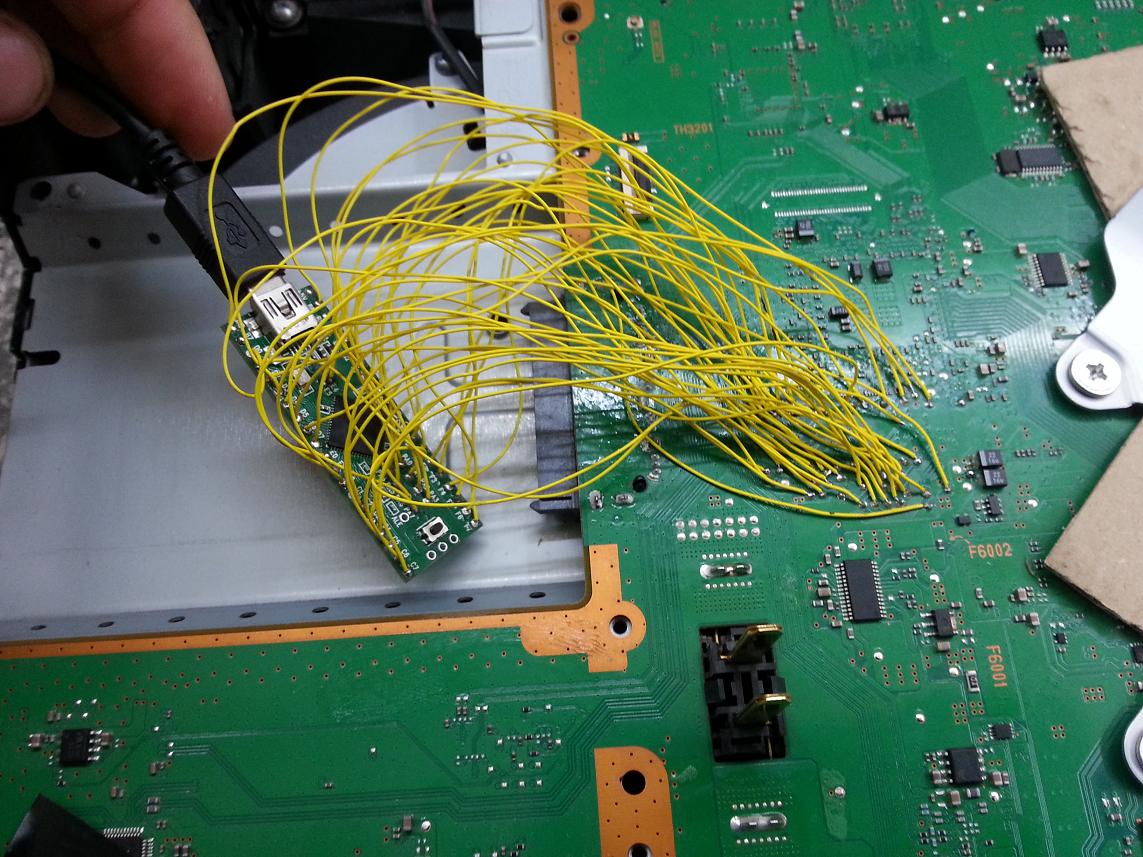

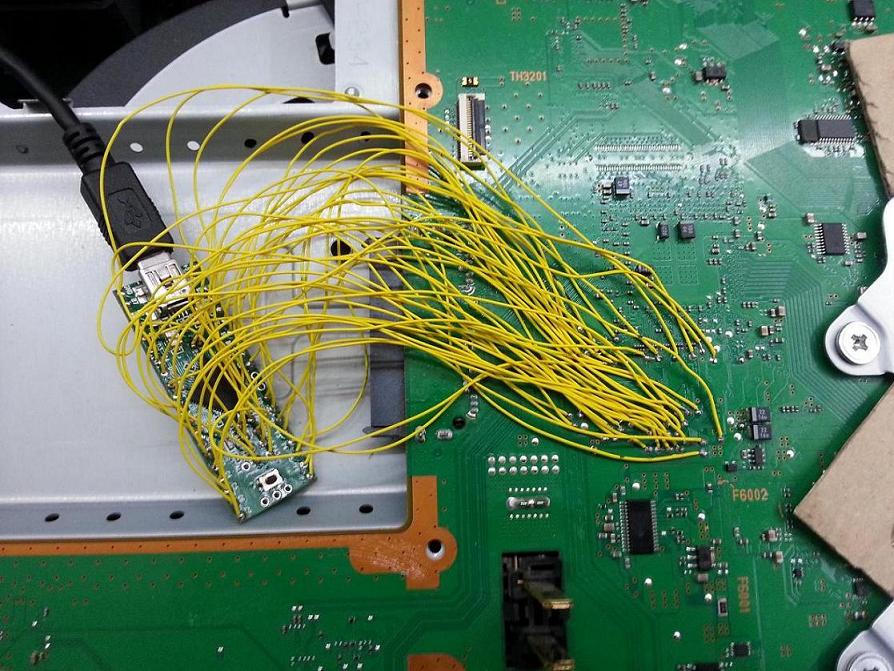

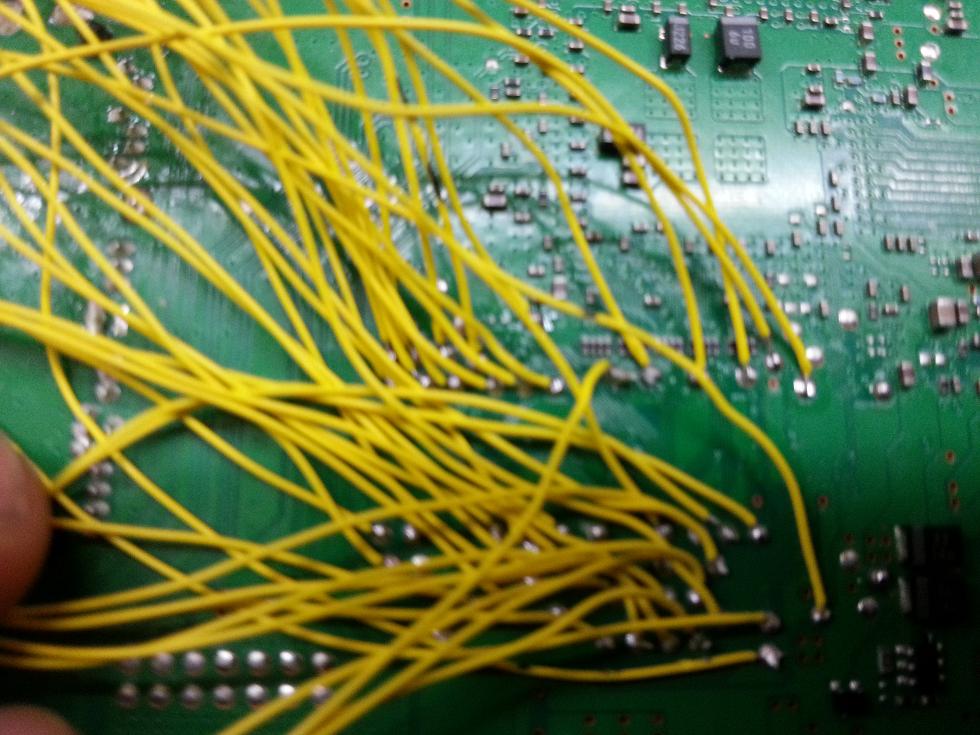

ecco le foto

[zeruel85]

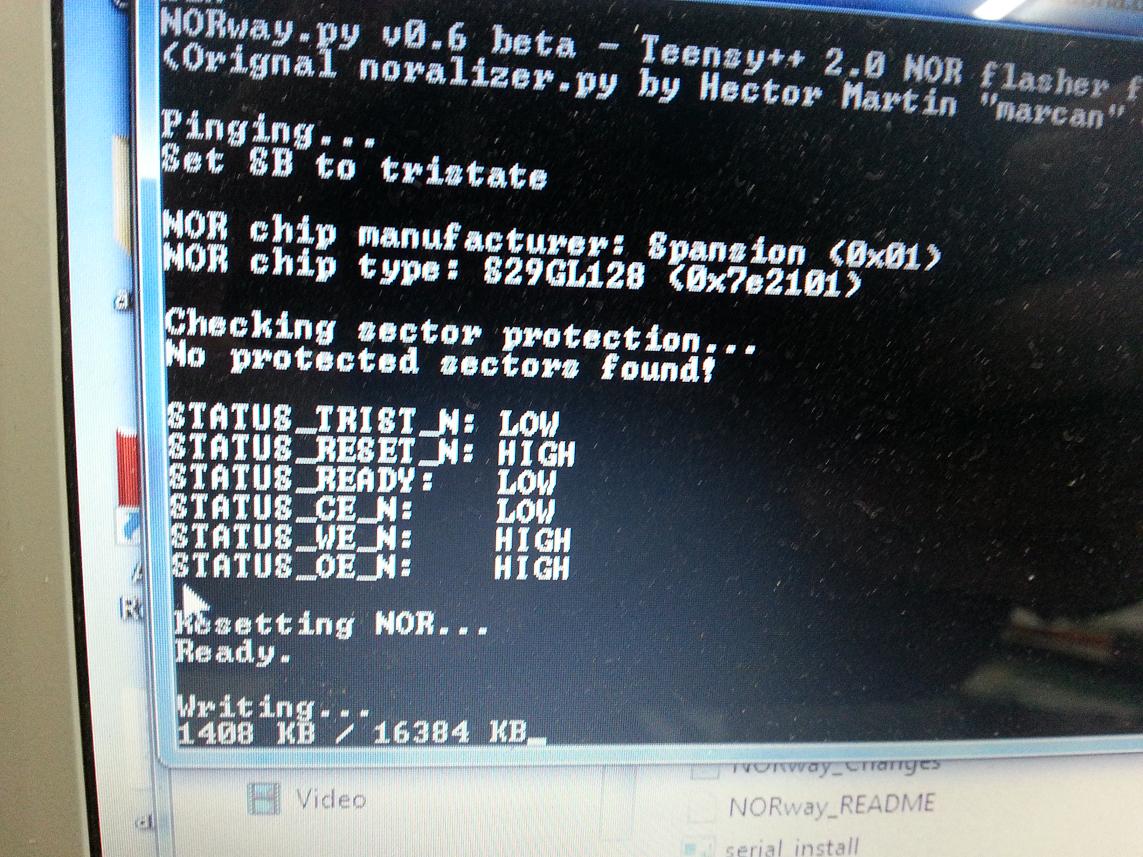

Il Ready/Busy è in pull-down... Non va bene. Ricontrolla E6 del Teensy... Deve stare in pull-up quello.

[Razorbacktrack]

Ma il teensy in quel modo non tocca il case metallico?

[damyx92]

Controllato e adesso è su HIGH ma sempre stesso problema...

EDIT: non tocca il teensy, gli ho messo del cartone.

[zeruel85]

Perchè prima era LOW allora? Sospetto tu abbia qualche collegamento farlocco. Magari anche sul Teensy... Ovviamente flashi con WRITEWORD vero?

[damyx92]

Buongiorno! Oggi ho fatto delle prove e sono riuscito in parte nell'intento.
Ho dato il comando writeword e magicamente ha scritto tutto correttamente.
Vado a comparare il file appena scritto con quello patchato e non combaciano. Stacco la ps3, riprovo la scrittura e mi dice Unknown chip manufacter...
Dove dovrebbe comparire il nome della NOR c'è la dicitura unknown con accanto i codici 0x05 ecc.

[zeruel85]

Hai problemi con i collegamenti, ricontrollali uno ad uno, specie i control point e gli address da 08 a 22.

[guerrierodipace]

Buongiorno! Oggi ho fatto delle prove e sono riuscito in parte nell'intento.
Ho dato il comando writeword e magicamente ha scritto tutto correttamente.
Vado a comparare il file appena scritto con quello patchato e non combaciano. Stacco la ps3, riprovo la scrittura e mi dice Unknown chip manufacter...
Dove dovrebbe comparire il nome della NOR c'è la dicitura unknown con accanto i codici 0x05 ecc.

Guarda che dopo la scrittura fa anche la verifica direttamente. O non hai letto a video?

inviato dal mio...fermacarte

[damyx92]

Rifatto tutte le saldature e controllato i punti uno ad uno...ma il risultato non cambia... sempre unknown mi dice

[damyx92]

Sta succedendo una cosa stranissima! La ps3 è spenta e per sbaglio ho dato il comando writeword...praticamente mi ha visto la nor correttamente e sta scrivendo O_O
