Teensy 2.0 ++ NOR blocco scrittura 768kb

[-Criscros-]

Come farebbe a scrivere senza alimentare la Nor???
Hai collegato vcc del Teensy quindi?

[damyx92]

No, il teensy ha il regolatore di tensione. Ti giuro che è strano anche per me...da accesa mi fa unknown...da spenta adesso sta scrivendo...e mi vede la NOR

EDIT: Mi fallisce la verifica....da spenta la Spansion me la vede..da accesa no, ma in ogni caso la verifica fallisce

[-Criscros-]

No scusa un secondo, tu la Nor come la alimenti??????????
Ok hai il regolatore ma lo usi o no?????
Se usi il regolatore perché devi tenerla accesa sta benedetta ps3???

[damyx92]

Seguendo la guida nel forum spiega che bisogna installare il regolatore di tensione e successivamente quando arriva il momento della scrittura o della lettura "Accendete la ps3".

[-Criscros-]

Bene perfetto ma non ho capito perché da spenta la legge e da accesa no, dovrebbe essere il contrario

[damyx92]

Non lo so proprio..
Adesso non rileva il chip...sempre da spenta rileva che è una spansion ma non rileva il chip...da accesa ovviamente sempre unknown (0x05)

[Jademic]

Provo a dire la mia cavolata.

Togli il regolatore, lascia ponticellato sul Teensy il 3V ed utilizza la Vcc della PS3 per alimentare anche il Teensy.

Non vorrei che le due tensioni, se diverse, potrebbero avere delle soglie di Vref differente (forse ho detto la ca...ta del giorno).

Jad

[damyx92]

Quindi tu dici di togliere il regolatore e il pin 5v attaccarlo alla vcc della ps3?
Potrei provare...

[Jademic]

Si, esatto, il PAD superiore +5 di fianco alla USB lo colleghi a Vcc della PS3 3,3V

Jad

[damyx92]

Provato ma niente da fare...non so più che pesci pigliare...ho qui con me anche un progskeet ma mi fa "error code 6" durante la programmazione...

[-Criscros-]

Prova a cambiare pc o fatti tutto su zif, o alimenta la Nor esternamente....hai una vasta scelta su come fare

[damyx92]

Lo zif sarebbe dissaldare la nor? Non ho la strumentazione adatta per farlo, troppo delicata come operazione...
Ho cambiato pc e la situazione rimane la medesima...mi vede solo il nome della nor senza il chip

[zeruel85]

La configurazione Teensy alimentato con regolatore e console da PSU non mi ha mai, e dico mai, dato problemi.

Il fatto che anche ti desse il Reset in low mode e che poi ritornasse high, e problemi di riconoscimento NOR, a mio avviso è imputabile a "soli" due fattori:

1) installazione non impeccabile, quindi qualche filo ballerino.

2) il Teensy che ti fa degli scherzetti (problema hardware, o saldature di due pad attigui cortocircuitati, ecc.).

[damyx92]

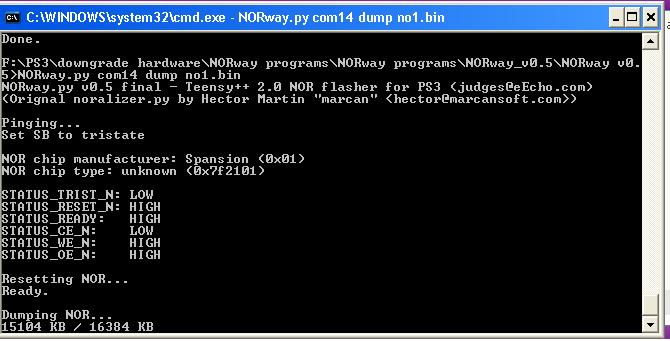

Questa è la mia situazione attuale a console spenta.


Pensavo anche io problema di saldature ma ho seguito il tuo consiglio: ho staccato il teensy, pulito con la trielina e rimontato il tutto

[damyx92]

Magicamente ora mi ha visto sia il nome che il chip e sto facendo dei dump...ma sono tutti diversi...appena li vado a comparare risultano differenze anche se le verifiche riescono tutte correttamente (magic header, ecc)

I dump risultano tutti corrotti, ne ho fatti 6 e tutti e 6 sono corrotti (eECIF invece di eECID ecc..)

[-Criscros-]

Riprogramma il Teensy e riprova, comunque secondo me è colpa dell'installazione, manco io mai avuto problemi col Teensy....

[damyx92]

Buongiorno ragazzi, oggi ho smontato tutto per rifare nuovamente le saldature con fili nuovi e piastre pulite. Per curiosità ho acceso la ps3 ma a video non visualizza nulla...ho inserito alimentatore lettore e hard disk ma non da segni di vita.
Nor bruciata?

[zeruel85]

Il tristate lo hai scollegato?

[damyx92]

Si e la ps3 si accende (led verde), rimane accesa fino a quando non la spengo tenendo premuto il tasto a lungo

[zeruel85]

Hai provato a scriverci qualcosa nella NOR? O finora hai solo dumpato?
