consiglio per progseek1.1

[patrizio1414]

ho un dubbio allora la clip per le nand mi ha lasciato vorrei prendere il Zif Socket per nand e nor ho visto che i zif sono differenti come pin esiste qualcosa per non avere due progseek (intercambiabile)

[-Criscros-]

prendi un zif 48 per le Nand usandolo con progskeet e un teensy++ con zif 56 o anche no per le Nor, per le NOR il progskeet meglio lascialo perdere...

[patrizio1414]

chi mi aiuta non riesco a leggere le nand dove sbaglio

[Razorbacktrack]

Bitstream? Versione di winskeet?che configurazione hai usato su winskee? Come alimenti prog e zif?

[patrizio1414]

il bitstream uso quello per le clip il problema quando metto la nand diventa subito bollente

[patrizio1414]

i pin sono giusti almeno

[-Criscros-]

allora è girata al contrario, girala dall'altra parte

[patrizio1414]

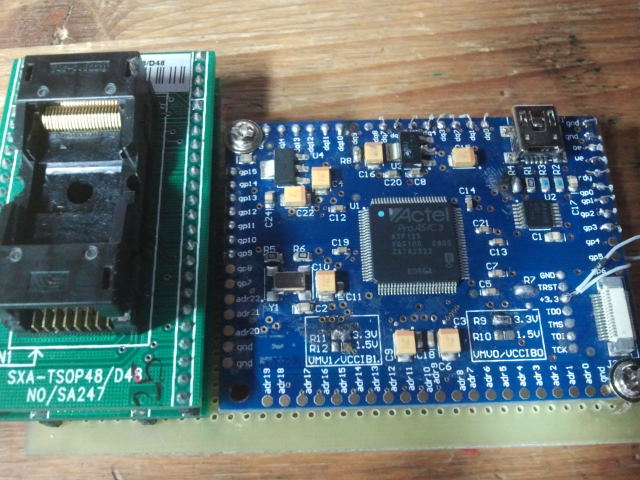

ma la foto

[-Criscros-]

intanto dacci info, tipo che bitsream hai, che winskeet usi, come lo setti, che nand cerchi di leggere, come alimenti la nand.
Per i collegmenti è difficile dire dalla foto, basta che colleghi i data e i control più vcc e vss, magari con awg24....(solo vcc e vss intendo)

[patrizio1414]

il bitsream uso quelli che usavo per le clip lo alimento con usb

[-Criscros-]

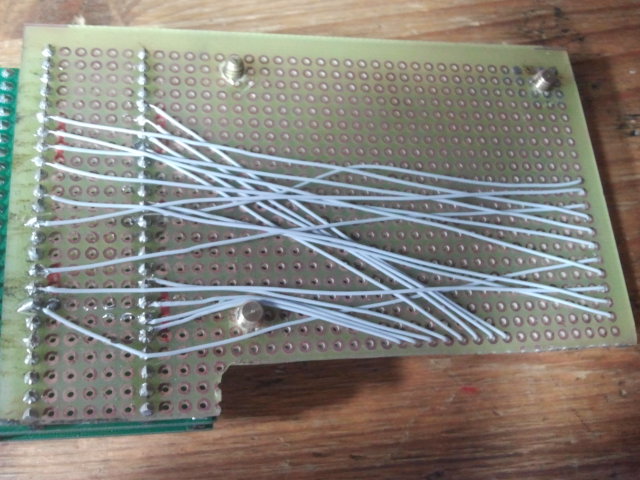

vedo delle saldature fatte un pò cosi, specie nei punti da dp0 a dp8, inoltre sono saldature fredde, magari mettici il flussante, per i bitsream usa i 2058.

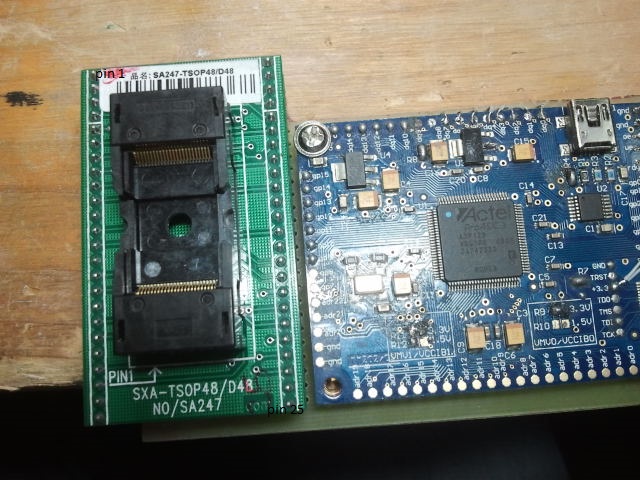

La nand se la giri inversa la fondi, c'è il puntino di controllo da seguire, se nello zif non c'è regolati con il pin 1

[patrizio1414]

il pin 1 sulla nand e' il pallino giusto il mio problema che diventa bollente

[-Criscros-]

Sicuro di aver fatto i collegamenti giusti?
Lo dico perché non si sa mai, gnd è vss mentre 3.3 volt è vcc guarda il pinout della nand e vedi quali sono i pin, poi magari controlla la continuità tra gnd e vcc, magari hai un corto....

[patrizio1414]

111126 vanno bene
