Filtrare un MidRange con filtro passa banda

[francyhacker94]

Salve a tutti... mi sono cimentato nel realizzare un impianto audio sulla mia macchina

ho questi medi qui: [url]http://www.ciare.com/pdf/catalogo/CM161.PDF[/url]

devo realizzare un crossover passivo passa banda, in pratica questo:

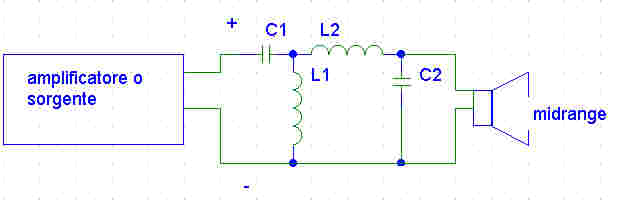

filtro passa banda del 2°ordine: realizzato usando due induttori e due condensatori...

adesso mi chiedevo guardando il grafico che è fornito nel pdf del midrange, di effettuare il primo taglio di frequenza(f1) a 200 Hz, e il secondo taglio di frequenza(f2) a 3 KHz!!!

sapete dirmi se le frequenze che vado a tagliare sono buone o sono totalmente fuori strada ???

Grazie in anticipo

[cbr900cc]

teoricamente ci sei nel mid... poi i tweeter ti coprono dai 3khz ai 22khz e un eventuale subwoofer gli 80hz a meno che vuoi fare un 3 vie... e allora cambia, dovresti mettere un madio basso che copra da 200 a 350 per dire...
ma credo che già così, ti vada bene il sub, se lo metti, rapportalo ai tweeter

[francyhacker94]

è la prima volta che costruisco impianti e quello sulla mia macchina è composta da tweeter e medi... basso non mi va di fare troppo casino XD

cmq i tweeter io li devo collegare in "parallelo" ai medi quindi posso fare un crossover per ogni tweeter e per ogni medio ??? o devo fare un unico crossover a 2 vie?

[carloss]

La banda che hai scelto va bene, fermandoti a 3KHz vai a tagliare quel picco che rende la banda non lineare ma ovviamente devi rapportarlo al tweeter

[francyhacker94]

il tweeter voglio tagliarlo a 5,1 KHz Va bene ?

[Titty]

Confermo, il taglio è corretto, poi devi coprire le frequenze dai 3KHz in su e le frequenze basse...

In gener eil Sub lo metti fino a max 80HZ, i Woofer da 80 a circa 200, i medi da 200 a 3KH, i TW dai 3KH ai 22KH... altre ti perforano i timpani... Poi puoi sempre sub tagliare ulteriormente

[francyhacker94]

ragazzi mi sto affidando a questa tabella per scegliere i componenti per i crossover :[url]http://digilander.libero.it/fastcarhifi/foto/tabellaL2.jpeg[/url]

per i midrange dovrei comprare una induttanza da 6,37 mH un un condensatore da 99,50 uf per tagliare f1 e per f2 induttanza da 0,42 mH e condensatore da 6,63 uF ????

[francyhacker94]

nessuna sa aiutarmi ???
