schema Ck3

**adriano221169** · 14-10-12

ragazzi sto realizzando un Ck3 lo schema mi chiede un CONDENSATORE 1uF quelli in figura vanno bene?
Ho dei dubbi... vi ringrazio!!
<script src='http://img716.imageshack.us/shareable/?i=img20121014110936.jpg&p=tl' type='text/javascript'></script><noscript>[URL=http://imageshack.us/photo/my-images/716/img20121014110936.jpg/]

[/URL]</noscript>

**adriano221169** · 16-10-12

nessuno mi risponde ? ho fatto una domanda troppo banale o troppo difficile?

**Vola** · 16-10-12

No quelli sono da 1nF (un millesimo di quello che cerchi). Quelli che servono a te sono elettrolitici e hanno forma cilindrica

Inviato dal mio GT-I9001 con Tapatalk 2

**zeruel85** · 16-10-12

1uF può essere anche in poliestere metallizzato, però sono più ciccioni di quello in foto. :P

Inviato dal mio GT-I8150 con Tapatalk 2

**adriano221169** · 16-10-12

Ma quelli elettrolitici hanno polarità? Positivo negativo!
Di che voltaggio dovrebbero essere?

**zeruel85** · 16-10-12

Sì, hanno polarità gli elettorlitici. Quanti Volt al massimo passano nel CK3?

**ilario** · 16-10-12

Originariamente Scritto da adriano221169

Ma quelli elettrolitici hanno polarità? Positivo negativo!
Di che voltaggio dovrebbero essere?

prendili da 36V, gli elettrolitici col tempo degradano è più alta la tensione supportata meglio è

**zeruel85** · 16-10-12

Ma non dargli la pappa pronta ilariooo... Lasciamo che gli utenti ragionino...

**ilario** · 16-10-12

Originariamente Scritto da zeruel85

Ma non dargli la pappa pronta ilariooo... Lasciamo che gli utenti ragionino...

Hai ragione pure tu, che ci vuoi fare alle volte mi scappano queste risposte, è più forte di me

**adriano221169** · 16-10-12

Originariamente Scritto da zeruel85

Sì, hanno polarità gli elettorlitici. Quanti Volt al massimo passano nel CK3?

Nel ck3 ce una linea da 12 v una da 5 v a cui e collegato un regolatore di tensione che attraverso la resistenza e il condensatore dovrebbe darmi 3,3 v ...ma visto che sbagliavo condensatore questo non avveniva!
Staser provero il condensatore consigliato da ilario

**zeruel85** · 16-10-12

Aspetta, non è che sbagli le resistenze? Usi un LM317T per caso?

**adriano221169** · 16-10-12

Certo uso LM317T....le resistenze sono corrette !

**adriano221169** · 18-10-12

Ragazzi sapete dirmi perché per fare uscire il carrello devo chiudere e aprire il pulsante?..in pratica quando alimento il circuito se metto il pulsante su ON non si apre il carrello,invece se faccio OFF e poi ON si apre...

**zeruel85** · 18-10-12

Quindi? Fai fatica a spostare l'interruttore? Non capisco la tua domanda. A volte vi create dei problemi per delle stupidaggini. Tienilo su OFF e se ti serve lo sposti su ON, ma dove sta il problema?

**adriano221169** · 18-10-12

Certo ..... ma era solo per capire !
E normale questo ? Di solito una lampadina quando premo l'interruttore la lampadina si accende mentre qui metto interruttore su on non si apre il carrello se faccio OFF e poi ON di apre volevo capire se e normale o ce un problema nella realizzazione del circuito..

**sparco1990** · 19-10-12

metti su on e aspetta un attimo e si apre

se vuoi ho fatto lo sbroglio e te lo passo

**adriano221169** · 19-10-12

Cosa e lo sbroglio?

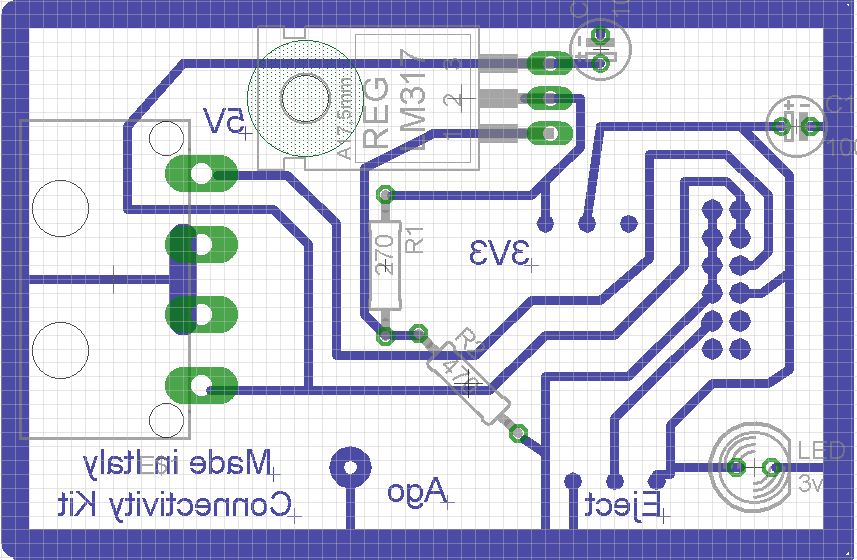

**sparco1990** · 19-10-12

circuito stampato. L'ho fatto su eagle

**marcus78** · 19-10-12

sarei interessato anche io posso averlo.
grazie

**sparco1990** · 19-10-12

certamente

ti passo tutto

connectivity kit.rar

Risultato finale

La basetta finale viene 6cm x 4cm. Divertitevi

PS: Modificate lo schema in base ai vostri componenti altrimenti non vi trovate con le dimensioni

[URL=http://imageshack.us/photo/my-images/402/foto0020l.jpg/]

[/URL]

Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL]
