Discussione: stilo per stazione saldante weller WECP 20

  1. #1
    Junior Member
    Data Registrazione
    Mar 2014
    Messaggi
    12

    stilo per stazione saldante weller WECP 20

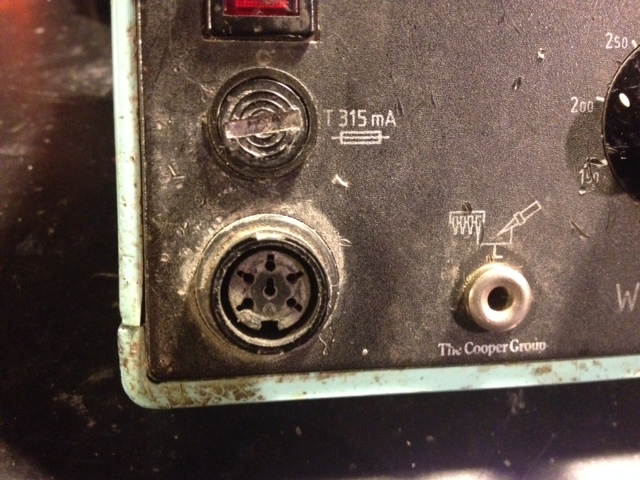

    Ciao ragazzi! Ho trovato per pochi euro una stazione saldante weller WECP 20, la stazione non ha lo stilo. Questo modello è parecchio datato e non trovo uno stilo che vada bene. Ovviamente vorrei spenderci me no di 100 €. Il coonnettrore della stazione è a 5 pin questo:
    Nome: weller.JPG
Visite: 425
Dimensione: 149.6 KB
    ora a me andrebbe bene anche adattarne uno ma non ho la piu’ pallida idea di quale e cme, sapete aiutarmi?
    Grazie
    alessandro

  2. #2
    Master member L'avatar di marcus78
    Data Registrazione
    Oct 2011
    Messaggi
    2,622
    provato a smonatare il pannello.di sicuro avrai 2 fili di sezione piccola che sono la termocoppia piu 2 fili che alimentano la resistenza dello stilo.
    TheLinuxMafia likes this.
    Un giorno senza rischio è un giorno non vissuto

  3. #3
    Master member L'avatar di TheLinuxMafia
    Data Registrazione
    Jun 2012
    Messaggi
    2,950
    Come diceva marcus prima, cerca di capire a quanti Volt funziona lo stilo, adattarlo non credo sia un problema

  4. #4
    Junior Member
    Data Registrazione
    Mar 2014
    Messaggi
    12
    forse mi son spiegato male,io non ho nessun stilo, dovrei comprarlo,chiedevo a voi quale...

  5. #5
    Master member L'avatar di marcus78
    Data Registrazione
    Oct 2011
    Messaggi
    2,622
    tu comincia a smontare il pannello cosi da vedere cosa e' collegato a quello spinotto..
    poi puoi prendere quello che piu ti piace ma dobbiamo prima misurare l uscita in v che hai su quello spinotto.
    Un giorno senza rischio è un giorno non vissuto

  6. #6
    Junior Member
    Data Registrazione
    Mar 2014
    Messaggi
    12
    ok! domani misuro,grazie mille!

  7. #7
    Junior Member
    Data Registrazione
    Mar 2014
    Messaggi
    12
    Nome: weller 1.jpg
Visite: 409
Dimensione: 132.3 KB
    eccolo!

  8. #8
    Regular Member
    Data Registrazione
    Apr 2012
    Messaggi
    471
    con il multimetro impostato in prova diodi vedi qual'è la massa tra 1, 2 e 5. I rimanenti sono per la termocoppia.
    marcus78 likes this.

  9. #9
    Master member L'avatar di marcus78
    Data Registrazione
    Oct 2011
    Messaggi
    2,622
    Puoi prendere lo stilo della atten se ricordo bene va a 26 v .se qlc ne sa di più mi smentisca.

    Inviato dal mio GT-I9515 con Tapatalk 2
    Un giorno senza rischio è un giorno non vissuto

  10. #10
    Junior Member
    Data Registrazione
    Mar 2014
    Messaggi
    12
    marcus vorrei prendere uno stulo weller

  11. #11
    Junior Member
    Data Registrazione
    Mar 2014
    Messaggi
    12
    a massa non va nessun pin ,è in ac, ho misurato con il meno del led e:
    il pin 1 mi da continuita' (filo grigio)
    il pin 2 non da nulla (filo grigio)
    il pin 3 misurando volt ac mi da 26v.(filo bianco)
    il pin 4 misurando volt ac mi da 26v.( (filo viola)
    il pin 5 non da nulla (filo nero)

  12. #12
    Master member L'avatar di TheLinuxMafia
    Data Registrazione
    Jun 2012
    Messaggi
    2,950
    Ti serve questo

    [url=http://it.rs-online.com/web/p/stili-saldanti/1626518/]Stili saldanti Saldatore Weller T0052510699 24V, 50W Weller T0052510699 consegna in 24 ore[/url]

  13. #13
    Junior Member
    Data Registrazione
    Mar 2014
    Messaggi
    12
    grazie! molto gentile

  14. #14
    Junior Member
    Data Registrazione
    Jan 2015
    Messaggi
    1
    1-2 : Resist
    3-4 : Sensore
    5 : Massa

  15. #15
    Junior Member
    Data Registrazione
    Mar 2014
    Messaggi
    12
    ora ho tuttuma lo stilo non scalda, attaccandolo ho rilevato le seguenti misurazioni:

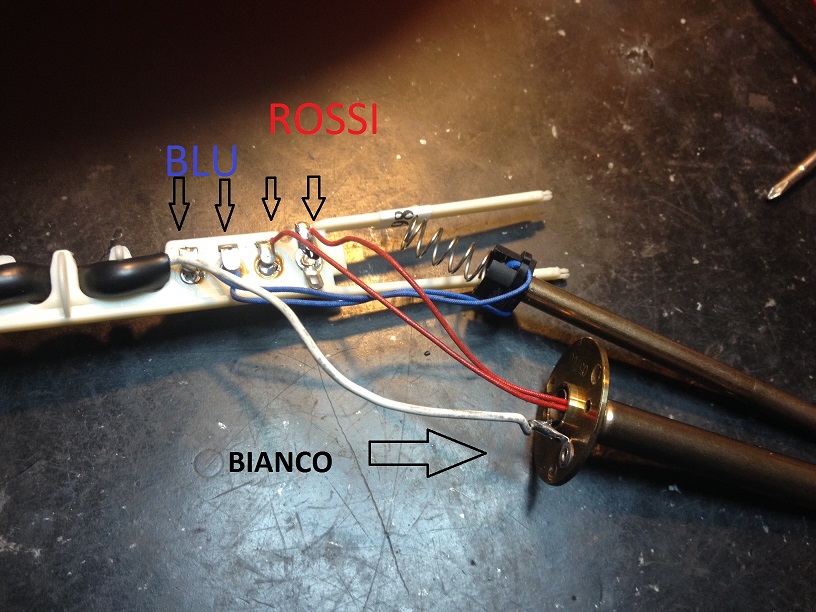

    Nome: nsmail.jpg
Visite: 367
Dimensione: 184.6 KB

    tester in volt ac

    -puntale nero su ciascuno dei cavi blu,puntale rosso su ciascuno Dei cavi rossi 26 volt
    -puntale nero sul cavo bianco,puntale rosso su ciascuno dei cavi rossi 4 volt
    -puntale nero sul cavo bianco,puntale rosso su ciascuno dei cavi blu2,5 volt

    tester in ohm ,tra i blu segna 22,50 e tra i rossi 11,50
    cosa puo' essere?
    grazie
