samsung rv 510 si accende solo con batteria inserita, si spegne solo con alimentatore

[Reset]

ho un problema con questa sk madre che con batteria e alimentatore inseriti si accende,

solo con alimentatore si accende per un attimo i led e si spegne

ci sara un problema al circuito di alimentazione primario,solo non trovo lo schema elettrico...

ho misurate le tensioni sulla piastra che e SCALA 15L, presenti i 19V sul connettore, i 3V sul pulsante e sui pin batteria,


qualcuno ha avuto problemi simili??

tra un po posto le foto della scheda

[morph5]

la batteria si ricarica?

[Reset]

la batteria si ricarica?

no, non si ricarica, pero se inserisco la batteria il pc si accende,

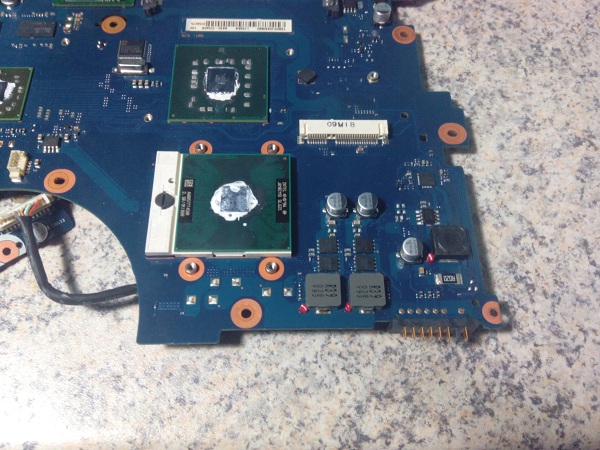

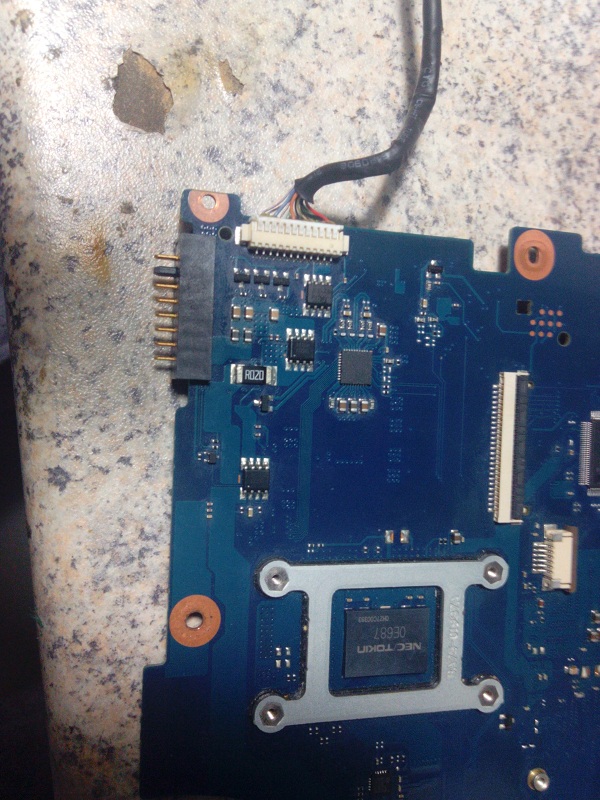

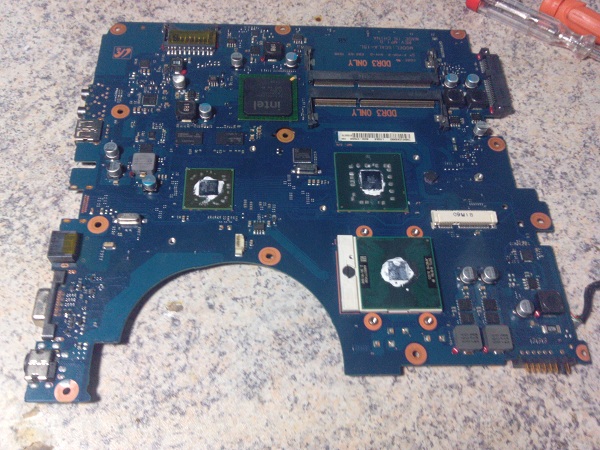

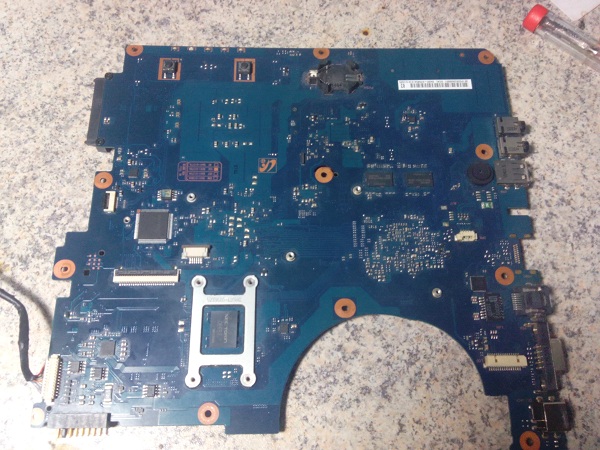

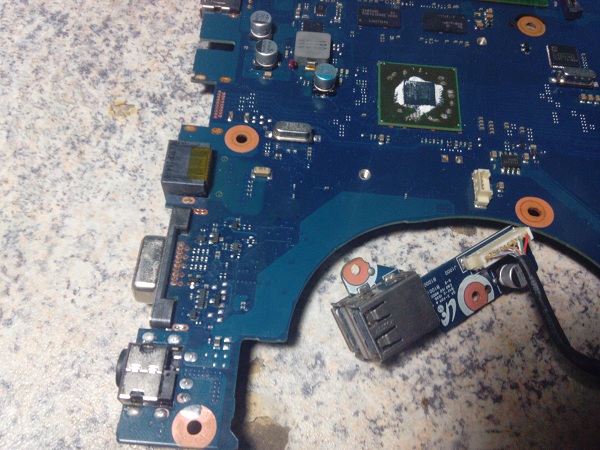

ho fatto il reballing al chipset ma sempre lo stesso., ecco un po di foto





sapete dove posso trovare lo schema elettrico??

[morph5]

lo schema magari lo trovi pure, ma vedo che non c'è serigrafia sulla piastra.
in ogni finche la batteria sarà carica riuscirai ad accendere il pc
hai sicuramente prob di alimentazione, hai già controllato i 19v/5v/3v ?

[Reset]

lo schema magari lo trovi pure, ma vedo che non c'è serigrafia sulla piastra.
in ogni finche la batteria sarà carica riuscirai ad accendere il pc
hai sicuramente prob di alimentazione, hai già controllato i 19v/5v/3v ?

stavo pendando di provare i primi 3 power mosfet AP4435GM potrebbero essere loro

i 19V e i 3 V li trovo in alcuni punti, i 5V invece non riesco a trovarli


si lo schema l ho trovato,

[Scruffy]

posta volt Q501 Q502 e se ti riesce anche schema.

[Reset]

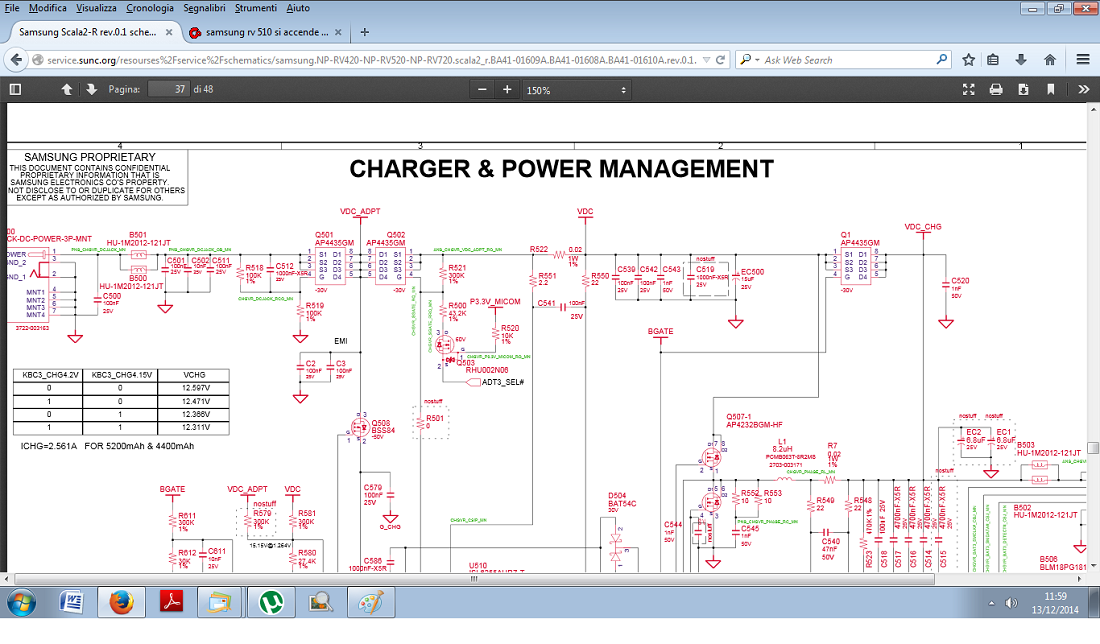

lo schema si trova qui
pagine 36 37 38

[URL="http://service.sunc.org/resourses%2Fservice%2Fschematics/samsung.NP-RV420-NP-RV520-NP-RV720.scala2_r.BA41-01609A.BA41-01608A.BA41-01610A.rev.0.1.schematics.pdf"]http://service.sunc.org/resourses%2Fservice%2Fschematics/samsung.NP-RV420-NP-RV520-NP-RV720.scala2_r.BA41-01609A.BA41-01608A.BA41-01610A.rev.0.1.schematics.pdf[/URL]

ora misuto i due mosfet e li posto

[Scruffy]

anche Q508

[Reset]

lo schema non va bene

la scheda madre che ho é rv 510 scala 15 L pcb code BA92-07045B, questo schema é per il samsung rv 520,non riesco a trovare i mosfet AP4435GM

non riesco a trovare lo schema esatto

[Reset]

posta volt Q501 Q502 e se ti riesce anche schema.

questo é lo schema corretto, le sigle corrispondono con i componenti della scheda[URL="http://kythuatphancung.com/uploads/download/a758c_Samsung_R519_R719.PDF"]http://kythuatphancung.com/uploads/download/a758c_Samsung_R519_R719.PDF[/URL]

[Reset]

ho cambiato i 3 mosfet pag 44 dello schema q3-1 q3-2 q501, la situazione non cambia,

ho misurato DCIN sul condensatore C514 e sono presenti i 19v

noto che se attacco e stacco l alimentatore un paio di volte il led si accende e mi fa ricaricare la batteria per un po e poi si spegne.

Se provo invece ad accendere subito si spegne.

Condensatori??

[Scruffy]

posta volt su Q3-1 Q3-2 Q504, e chip u1 pin 25.

[Reset]

posta volt su Q3-1 Q3-2 Q504, e chip u1 pin 25.

Li ho misurati q 3-1 pin
1. 19v
2. 9.62
3 19v
4 2.45
5 6 7 8. 19v

Q3 2 non riesco a trovarlo sulla piastra un altro MOSFET 4957 agm


Q 501. Pin 1234. 19v. 5678 0,70v

U1. Dcin. 19v Vdd. 5,12

[Scruffy]

mi ero sbagliato, volevo dire q504, ma se nel q3-1 e pin 25 di u1 hai 19 volt, il rail della 19v con alimentatore è ok.

puoi controllare se con solo alimentatore hai su qualche coil 3.3 e 5 volt ?

posta tutti i volt di u1.

poi misura pin 1 senza e con batteria messa. ( se la batteria non si carica.)
dovresti trovare q3-2 seguendo i pin 5-6-7-8 di q3-1


cerca anche R1 e R18 e misura i valori.

[Reset]

mi ero sbagliato, volevo dire q504, ma se nel q3-1 e pin 25 di u1 hai 19 volt, il rail della 19v con alimentatore è ok.

puoi controllare se con solo alimentatore hai su qualche coil 3.3 e 5 volt ?

posta tutti i volt di u1.

poi misura pin 1 senza e con batteria messa. ( se la batteria non si carica.)
dovresti trovare q3-2 seguendo i pin 5-6-7-8 di q3-1


cerca anche R1 e R18 e misura i valori.

ha fatto accidentalmente un corto sui pin della batteria, ora il componente TPS51125RGER scalda molto. gestisce i 3 e 5 v , ho ordinato una piastra uguale con gli stessi componenti, nel caso quali componenti mi consigli di sostituire?

pensavo il TPS51125RGER e ISL6255AHRZ

[Scruffy]

se il 51125 scalda va cambiato. inutile secondo me prendere una piatra uguale ( con che difetto?) rischi di ritrovarti con due mainboard difettose. se questa con batteria funziona, sarà qualche resistenza saltata.

[Reset]

se il 51125 scalda va cambiato. inutile secondo me prendere una piatra uguale ( con che difetto?) rischi di ritrovarti con due mainboard difettose. se questa con batteria funziona, sarà qualche resistenza saltata.

questa che ho preso dovrebbe accendersi, spero a quanto so dovrebbe avere problemi ai bga. appena arriva (penso domani) cambio il 51125 e vedo se ritorna il funzionamento con batteria
