mi hanno portato un iphone 4 a cui hanno sostituio lcd, dopo l'operazione la fotocamera posteriore non ha + funzionato, restituendo una schermata nera e il blocco dell'applicazione della fotocamera.
ho smontato il cellulare ed ho trovato:

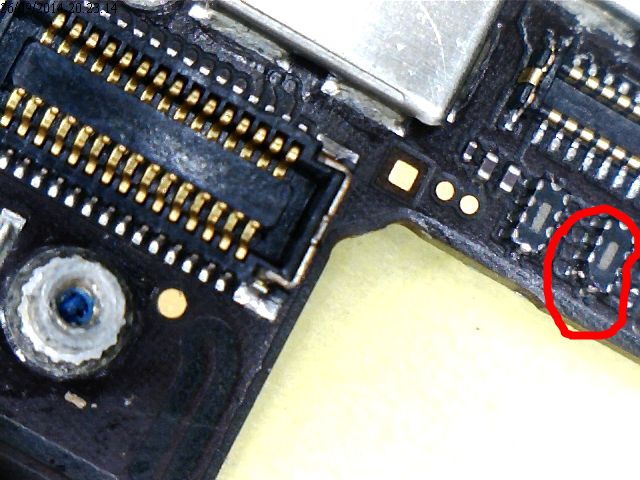

il componente l11 danneggiato:

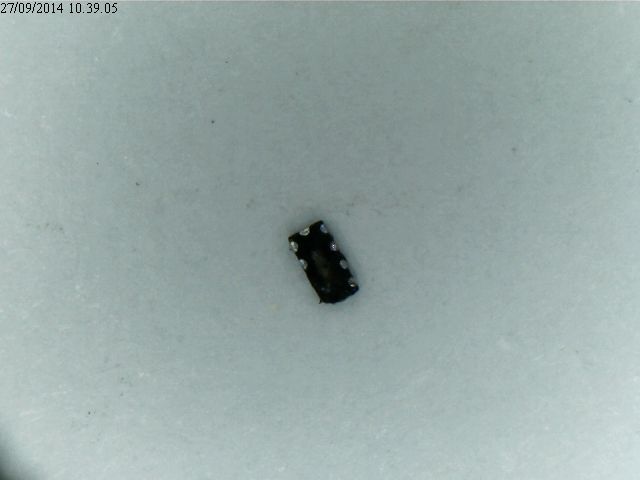

dissaldato

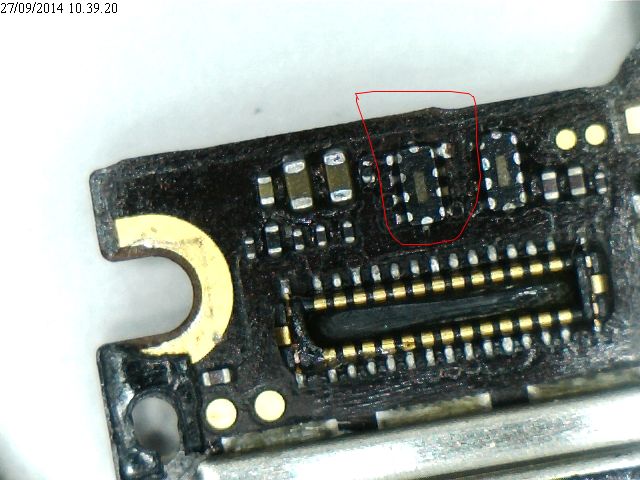

risaldato
ho voluto condividere questa riparazione con voi, potrebbe essere utile anche ad altri.
erano rovinate le saldature??
no era rotto il componente! penso si veda dalla fotoOriginariamente Scritto da Jotech
hai ragione si vede non l'avevo notato io...
morph il cellulare che ho riparato io con quel componente rotto mi è rientrato con lo stesso problema alla fotocamera... con la differenza che a me è saltata anche la resistenza accanto
sei riuscito a riparare?
no, il condensatore multiplo che ho sostituito non sembra rotto (lo presi da un 3g) quella resistenza non so a cosa serva ma ha funzionato per un pò. non vorrei comprare una scheda iphone 4 x quei due piccoli componenti
prendi lo schema del telefono e vedi il valore della resitenza, hai già provato a cambiare la fotocamera?
no, non ho ricambi per testarlo e lo schema che ho è per il 4s.
[url]https://www.dropbox.com/s/lyfrgt2hsj2wmy7/schematic.zip?dl=0[/url]
è una resistenza di 100k, mentre il componente che abbiamo sostituito è il 800mhz 100ma 27pf 0603. L'unica cosa è capire che microformato sia quella resistenza da 100k :|
Ultima modifica di kalice123; 01-04-15 alle 07: 52
di resistenze come quella ne trovi tante sulla board una è la r67 che tà sopra il connettore J7 è uguale identica a quella che serve a te
sempre dalla stessa scheda? io non ho altre schede rotte da dove attingere ricambi.
quella Res puoi anche ponticellarla...
Cosa vuoi di più dalla vita??
misà che ho fatto un bel pò di confusione, la fotocamera che non funziona è quella frontale (quella lato display x intenderci).
se non hai altre schede da cui prendere i ricambi allora fai come dice genhack e ponticella
ho capito, ma la resistenza in oggetto fa parte della componentistica della telecamera posteriore, il problema (e me ne sono accorto dopo) è della telecamera anteriore. :\
fai una foto della res annata e vediamo che cos'è..
Cosa vuoi di più dalla vita??
io carico la foto, ma continuo a ripetere che fa riferimento alla camera posteriore mentre il problema è la frontale.
[url]https://www.dropbox.com/s/s2xntxv7e8onf0z/2014-10-31-09-51-32.png?dl=0[/url]
