Possibile ricostruzione piste simcard reader Samsung GT-S5570?

[mimmos82]

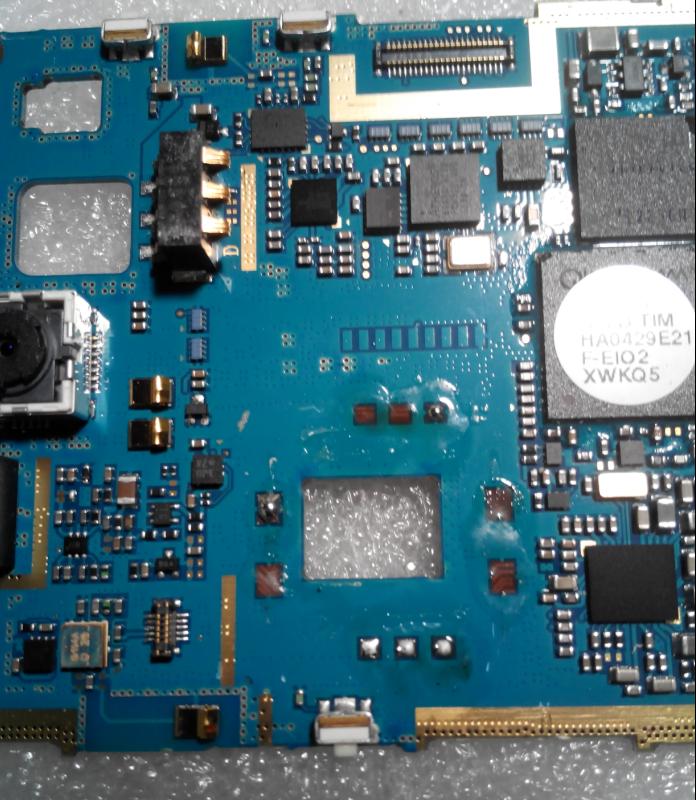

Ciao a tutti, mi hanno portato questo telefono un samsung GT-S5570 con il lettore di sim strappato..(evidentemente ci hanno già provato a ripararlo...)sono più di una pista strappata ma a me interessano quelle che vanno a contatto con la sim...per il resto si trova una soluzione...
Siccome sono completamente strappate le piste, si possono ricostruire? Non vedendo dove partono i pad volevo sapere se qualcuno mi può aiutare...grazie a tutti.



P.S.
Scusate c'è ancora del flussante sui contatti siccome e ancora in fase di test/riparazione..

[mimmos82]

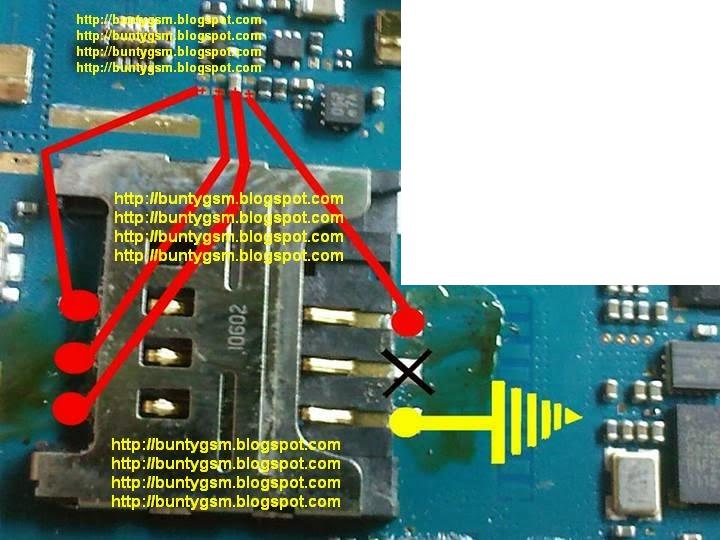

Credo di aver trovato la soluzione da solo..posto foto:



La X sta per non collegato? Quel punto a massa lo posso collegare all'estremità della scheda sulla parte gialla?
Grazie

[Razorbacktrack]

Si e si,grazie per l immagine

[mimmos82]

Si e si,grazie per l immagine

Ok avevo già in ordine dei lettori sim, come mi arrivano monto e ti faccio sapere...prego è dovere!

[mimmos82]

Rievoco il post per riferire che la soluzione trovata su internet postata sopra, funziona alla grande, non ho postato foto per tempo...potete chiudere ciaooooo

[Razorbacktrack]

Ottimo, chiudo
