asus k52n non accende

[giga.91]

Ciao a tutti, sono qui a chiedere aiuto per un asus k52n.
Il pc non accende completamente. La revisione della motheb è la 1.2
Ho provato/controllato batteria tampone
La tensione ai pulsante di accensione è 3.3v

C'è da dire che ha un comportamento strano. Se lo metto sotto carica accende la spia della ricarica batteria, ma se lo stacco continua a rimanere accesa.
Avvolte invece la spia non accende completamente.

Ogni tanto random invece si accende. Esempio mentre contollavo i picofusibili ho provato ad accenderlo ed è partito.
Pareri e/o consigli?

[Mauroz]

Verifica i banchi di ram, prova a lasciarne uno per volta

[giga.91]

prova gia effettuata. Non è la ram

[giga.91]

Cercavo lo schema in rete ma non riesco a trovarlo.. Qualcuno di voi ha modo di aiutarmi?

[Scruffy]

quando dici che non si accende intendi neanche la ventola nulla proprio o parte, ma schermo nero?


il notebook ha rs880m che è risaputo per essere difettoso. prova con un reflow in caso il pc parte ma non da video.
prova prima a riprogrammare anche il bios.

[giga.91]

No non accende completamente. Niente ventole e niente luci.
Parte solo quando dice lui e quando parte funziona.
Non penso sia la scheda video.. o si?

[Scruffy]

se non parte proprio prova con il bios. vedi poi se hai 3.3 e 5volt disponibili sui coils.

[pocoyo2]

Ci dai la sigla della scheda madre?

from Galaxy NOTE 2

[giga.91]

Oggi non ho avuto modo di controllare ciò che mi avete suggerito però rispondendo a scruffy i 3.3v li ho sul pulsante.
Scusa la mia ignoranza ma cosa sono i coils?
Per riprogrammare il bios suppongo ci voglia un programmatore esterno, cosa che purtroppo non ho. Potrei comunque dissaldarlo e mandarlo a qualcuno che c'è l'ha sotto pagamento.
Per pocoyo2, non ho controllato benissimo ma ricordo di aver visto che sulla scheda madre è riportato il modello del pc e la revisione. Ho trovato scritto k52n v1.2

Ps volendolo acquistare e cercando in rete mi è sembrato di capire che ci voglia un programmatore tipo willem con relativo adattatore. Spero vivamente che non sia così visto il prezzo di quest'ultimo

[Scruffy]

i coils sono quei cosetti grandi sulla scheda madre.
si per programmare i bios ti serve un programmatore di bios.

3.3volt presenti. i 5volt ?

controlla i vari coils a pc spento e con alimentatore messo.

se il kb chip è il ite8518 controlla i volt sul pin 125 se premendo il punsante di alimentazione . sia prima di premerlo che dopo.

[giga.91]

I coils sono gli induttori? Scusa ma non ho capito bene..

Edit ho capito cosa sono, domani mattina rispondo ad entrambi in maniera più precisa

[giga.91]

Pocoyo2 ti allego la foto con la serigrafia

[url]https://www.dropbox.com/s/86u37y0lzle6zq9/2014-08-13%2012.38.37.jpg[/url]

scruffy i 5v mancano, ho solo i 3.3 e 19v.
Il chip non è ite8518 ma ite8500E, comunque tutto a 0v sia prima che dopo che durante la pressione del pulsante.

I coils sono tutti a 0v.

Allego delle foto della scheda madre e della schedina di alimentazione.

[url]https://www.dropbox.com/s/jq2jqpcvqz1qshx/2014-08-13%2012.33.42.jpg[/url]

[url]https://www.dropbox.com/s/x88kxmj23th2t8i/2014-08-13%2012.35.10.jpg[/url]

[Scruffy]

sicuro sicuro quindi che controllando tutti i coils sia piccoli che grandi hai solo i 3.3volt?

se si direi di cercare un chip isl6237, rt8206 se presente. è piccolino e quadrato. dovrebbe generar lui i 5volt.

[giga.91]

Senza schema mi sono messo a misurare alla rinfusa.. tutto cio che ho controllato non si avvicinava nemmeno a 5v.
Ho misurato tensione di 0.8 ma di 5v nulla.

Questo chip si trova sulla scheda piccola dove è presente il connettore o sulla scheda madre?

Edit si trova sulla scheda madre perché gli unici chip sulla schedina sono della porta LAN. Il problema è trovare questo sulla motheboard :/
Come volevasi dimostrare i 5v c'erano e non lo avevo visti misurati.
Scusami

[Scruffy]

ok
cerca il chip del bios (tipo mosfet 8 pin) con scritto sopra
atmel o mx o altro e sotto
25 o 24 qualcosa.

controlla i volt di tutti i pin sia normale che premendo il tasto di accensione.

[giga.91]

Stavo guardando proprio questo. Dovrebbe essere winbond 25q16bvsig.
Te li scrivo in ordine le tensione
0v
1.4v
3.3v
0v
3.3v
3.3v
1.7v
0v

[Scruffy]

questi senza fare nulla ? e dopo aver premuto il pulsante d ialimentazione ?

[pocoyo2]

Stavo guardando proprio questo. Dovrebbe essere winbond 25q16bvsig.
Te li scrivo in ordine le tensione
0v
1.4v
3.3v
0v
3.3v
3.3v
1.7v
0v

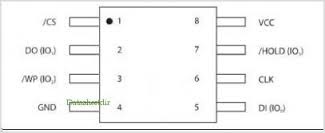

0v pin1?
1.4v pin2?
3.3v pin3?
0v pin4?
3.3v pin8?
3.3v pin7?
1.7v pin6?
0v pin5?


from Galaxy NOTE 2

[giga.91]

1)0v
2)1.4v
3)3.3v
4)0v
8)3.3v
7)3.3v
6)1.7v
5)0v

Mi devo correggere. La tensione al piedino 1 inizialmente è 3.3, dopo aver pigiato scende a 0v
Mentre quella al piedino 6 inizialmente è 0 e dopo aver premuto va a 1.7.
C'è da dire che durante queste misure ogni tanto pigiando è partito.
È possibile sia proprio il bios da riprogrammare?

[pocoyo2]

Direi che sono corrette. Mi cerco il manuale e vedo di farti effettuare qualche altra misurazione
