problema con amplificatore da auto

[X-ray]

Attacca l'oscilloscopio all'uscita dei raddrizzatori e vedi se raddrizzano

Inviato dal mio GT-I8150 utilizzando Tapatalk

[giulius88]

non ho l'oscilloscopio...ho soltanto un tester...

[X-ray]

Hai aperto un laboratorio, dovresti investire in un minimo di attrezzatura di base imho

Inviato dal mio GT-I8150 utilizzando Tapatalk

[giulius88]

pultroppo le banche non permettono...quindi mi sono lanciato con quello che avevo...pian piano compro attrezzature e quantaltro...

[ciariello]

scusa la franchezza ma l'attrezzatura è l'ultimo dei tuoi problemi in questo momento.....

[TheLinuxMafia]

E cosa ci fa con un oscilloscopio senza saperlo usare (Non lo so usare nemmeno io)

[AtTiLa`]

i 6 condensatori li ho cambiati...solo che non ho risolto perchè uno di questi è nuovamente saltato...

una cosa che non avevo fatto prima di sostituire i condensatori era quella di vedere eventuali corti come hai detto tu...quindi ho ritolto i condensatori uscendo fuori questa situazione:
C333 puntali dritti = piccolo bip e nessun segno di vita
C333 puntali invertiti = piccolo bip e 432
C335 e C336 = nessun segno di vita e nessun bip anche se invertiti i puntali
C337 puntali dritti = 1400 senza bip
C337 puntali invertiti = 428 senza bip
C331 puntali dritti = piccolo bip e nessun segno di vita
C331 puntali invertiti = piccolo bip e 436
C332 puntali dritti = nessun segno di vita e nessun bip
C332 puntali invertiti = piccolo bip e 433

cosa ne pensate

Strano perchè anche C335 e C336 devono fare uguale a C337 sono sugli stessi capi a meno che non risultino isolati da quest'ultimo.
Per i bip è normale perchè carichi il condensatore C342

allora...ho appena controllato le tensioni in entrata e uscita di IC306 23,7-14,9 e IC307 23,4-8,3 con fondoscala 200 DC...cosa strana sono questi 8,3 che in teoria dovrebbero essere in negativo ma che il multimetro da come positivo...inoltre mi sembra un po bassino questo valore...cosa ne pensate???

ho misurato a monte dei regolatori e ho visto che uno da 47v l'altro da 0...

adesso sto per misurare l'uscita del trasformatore

Ecco che escono gli altarini su IC307 devono uscire 15V negativi se escono 8,3 qualcosa non torna (Correzione: si tratta di un regolatore di tensione negativa da 15V va misurato normalmente e deve uscire negativa da 15V. Chiedo scusa ma il sonno vuole prevalere).
Ora bisogna capire il perchè della caduta di tensione, le più probabili sono un assorbimento, una scarica verso massa o un'alternanza della tensione.
Misura l'uscita del regolatore impostando il tester in alternata se misuri una tensione ho fatto bingo sulla causa, il problema sarà risolverla visto che tutti i diodi risultano apposto. Ora che ci penso controlla D325, D326 e D327 se non erro li abbiamo saltati.

Edit: Nel caso siano apposto sostituisci IC307 o se lo sai fare testalo può essere la causa del problema se và in dispersione.

[X-ray]

ma sti diodi li hai dissaldati x provarli??
almeno da un lato...

[giulius88]

appena controllati i diodi D325-D326-D327...tutti misurano 0,75

resistenza R362 4,64....R361 4,60 con multimetro su 20k

PS...i diodi li ho smontati e testati

[marco772005]

li stai misurando con un tester digitale? o con un analogico?

[giulius88]

tester digitale...

[marco772005]

hai un teste analogico per misurare i diodi?

[giulius88]

purtoppo no

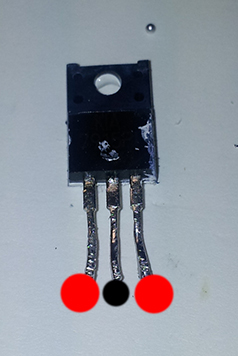

cmq ho smontato IC307



mettendo il puntale nero a centro e il rosso ai lati non mi da nessun valore mentre mettendo il rosso a centro e il nero ai lati 0,91...

[X-ray]

ma 0.91 cosa???
e poi da entrami i lati hai lo stesso valore??
Non si capisce come li provi sti componenti sinceramente, e poi con i puntali sui pin esterni xchè non provi??

[marco772005]

misurando l'IC vedi solo se è in corto, non vedi altro........

[giulius88]

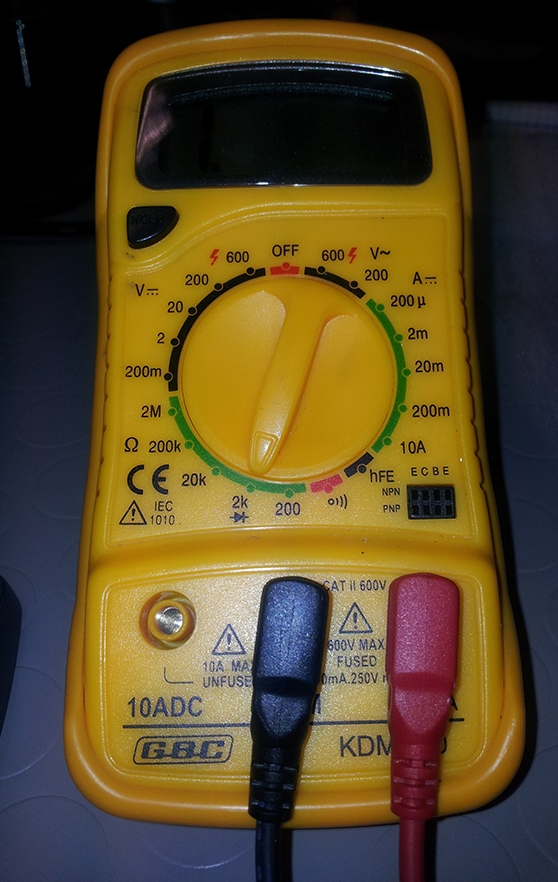

multimetro impostato a 2k come i foto...puntale rosso a centro e nero ai lati misura da entrambi i lati 0,91

[X-ray]

mettilo sul rosso dove fa il cicalino quando provi ste cose non su 2K, e testa con i puntali agli estremi tralasciando il pin centrale ti ho detto

[giulius88]

puntale rosso a dx 1100 e nessun bip...puntale rosso a sx nessun segno e nessun bip...

[crystalsound]

Ma prova sto benedetto amplificatore per un po'...non si può aver paura di scoppiare qualche condensatore...dai su

[giulius88]

penso che il problema nasce quando si collega un subwoofer perchè sollecita l'amplificatore...io non ne ho e tenerlo acceso senza niente collegato non penso mi dia problemi...dovrei farmelo prestare dal proprietario...
