POST level shifter

[DrSchottky]

Salve, avrei bisogno di un parere.
Sto provando a passare a livello logico TTL la linea di POST di una FAT.
Uso un BC337 con POST_bit sulla base (con resistenza da 1K in serie e 10K di pulldown) e LED sull'emettitore(con relativa resistenza ovviamente).
Se alimento la base da una sorgente esterna il LED accende e spegne correttamente, mentre se uso un POSTbit(sia a 0 che a 1!) il led si accende fiocamente, come se non ci fosse il pulldown e fosse un floating pin.

Dove sbaglio?

Grazie

[pocoyo2]

Ci posti, se puoi, lo schemino?

from Galaxy NOTE 2

[DrSchottky]

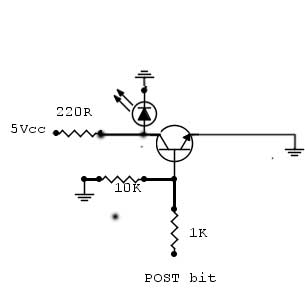

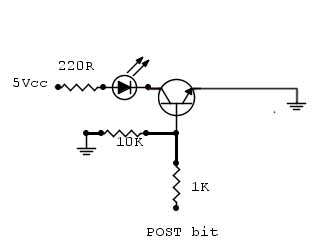

Così




Misurando col tester vedo che praticamente non passa corrente, quindi non entra in saturazione. Come mai, resistenze interne sul POST troppo alte?

[pocoyo2]

Sulla base del transistor (dopo la r da 1k per intenderci) che valori hai?

from Galaxy NOTE 2

[DrSchottky]

Sulla base del transistor (dopo la r da 1k per intenderci) che valori hai?

from Galaxy NOTE 2

Corrente? Praticamente 0.

[pocoyo2]

E se la togli?

from Galaxy NOTE 2

[DrSchottky]

E se la togli?

from Galaxy NOTE 2

In che senso?

[pocoyo2]

Nel senso che, grezzo come sono, se non ho corrente (o tensione) dopo una resistenza, la tolgo e vedo come si comporta.
Cmq, qua sono molto meno grezzi di me. Forse può far al caso tuo

[url]http://www.societyofrobots.com/robotforum/index.php?topic=7744.0[/url]

from Galaxy NOTE 2

[DrSchottky]

Nada, sempre 0. Tensione invece 1.14v(non dovrebbero essere 1.4?)
Che poi mi sono ispirato al POST sniffer basato su PIC, quindi dovrebbe funzionare.

[pocoyo2]

Perché 1.4? Sulle fat dovrebbe essere poco meno di 1.2v

Cmq hai avuto modo di provare lo schema che ti ho linkato?

from Galaxy NOTE 2

[DrSchottky]

Hai ragione sono 1.2, ricordavo male.
Il circuito l'ho visto ma, oltre a non capire la necessità di due transistor, non ho PNP in casa.
E comunque anche con due transistor se non si riesce a farli andare in saturazione concludo poco.

Ma vorrei capire come mai non funziona: oltre ad essere negli schemi del post sniffer ho trovato anche altri esempi che usano lo stesso metodo...quindi boh!


Parziale correzione: sembra che il metodo "preferito" sia con due transistor, ma non capisco il perchè.

[DrSchottky]

Provata anche la soluzione con doppio npn e quella con gli 1n4148.
Niente da fare.

EDIT:Risolto col doppio NPN. Commettevo un errore demenziale sul quale stenderei un velo pietoso.

[caiomasters]

la butto li....
secondo me è un problema di Ie
togli dall'emettitore r220 e led e spostali pari pari sul connettore ( la max calcolati la corrente di collettore con transistor in saturazione e ridimensiona la r da 220 che così su due piedi mi sembra leggermente bassina)
collega direttamente a massa l'emettitore
e vedi come va...
secondo me il problema potrebbe essere un bassissima corrente di base emettitore incapace di polarizzare la giunzione
la mia è una supposizione "senza fondamenti" in quanto non conosco le specifiche del segnale pilota (post bit)


edit :
ops scusa
non ho letto il tuo ultimo post e ho risposto...

[DrSchottky]

Caio:

Funziona!

You made my day!

P.S.: saresti così gentile da spiegarmi come mai funziona solo spostando il carico sul collettore?

P.P.S.:tutto ok, però ho i post a stati logici invertiti. sai come ovviare?

[caiomasters]

ok

P.S.: saresti così gentile da spiegarmi come mai funziona solo spostando il carico sul collettore?

perchè ti dicevo

secondo me il problema potrebbe essere un bassissima corrente di base emettitore incapace di polarizzare la giunzione
la mia è una supposizione "senza fondamenti" in quanto non conosco le specifiche del segnale pilota (post bit)

mi scuso se ieri sono stato poco chiaro , ma vista l'ora e vista la cena super alcolica che mi sono sorbito... non potevo fare di meglio.

cerco di farla semplice semplice
quando la giunzione base emettitore di un bjt npn viene polarizzata direttamente il collettore risulta allo stesso potenziale dell'emettitore... se l'emettitore è a massa anche questo sarà a massa...
mi sono spiegato?

se effettui un collegamento come questo



il led emette tutte le volte che la giunzione base/emettitore sarà opportunamente polarizzata
quindi lo stato del led seguirà il "segnale pilota"

se effettui questo collegamento



il led avrà una risposta "invertita" rispetto al segnale pilota.
la giunzione anodo/katodo di questo è opportunamente polarizzata solo quando il transistor è interdetto (cioè collettore non collegato a messa)
quando in base arriva il segnale pilota il collettore va a massa spegnendo il led!

non so se mi sono spiegato...

[DrSchottky]

Penso che uno screenshot valga più di 100 risposte.



Grazie ragazzi, voi si che siete i veri guru!

[caiomasters]

grande!!!

birra?

[Mauroz]

Dallo screen ho intuito cos' è ma ci puoi dire di più?

[DrSchottky]

Semplicemente legge i codici sulla linea di POST sparati fuori dalla CPU durante il boot.

Puoi usarlo per fare troubleshooting o come rater.

Niente di indispensabile, è solo un accessorio da smanettoni.

[Mauroz]

Come rater su qualsiasi chip quindi, giusto?
