Conoscere componente per sostituirlo senza schema

[fabiuscom]

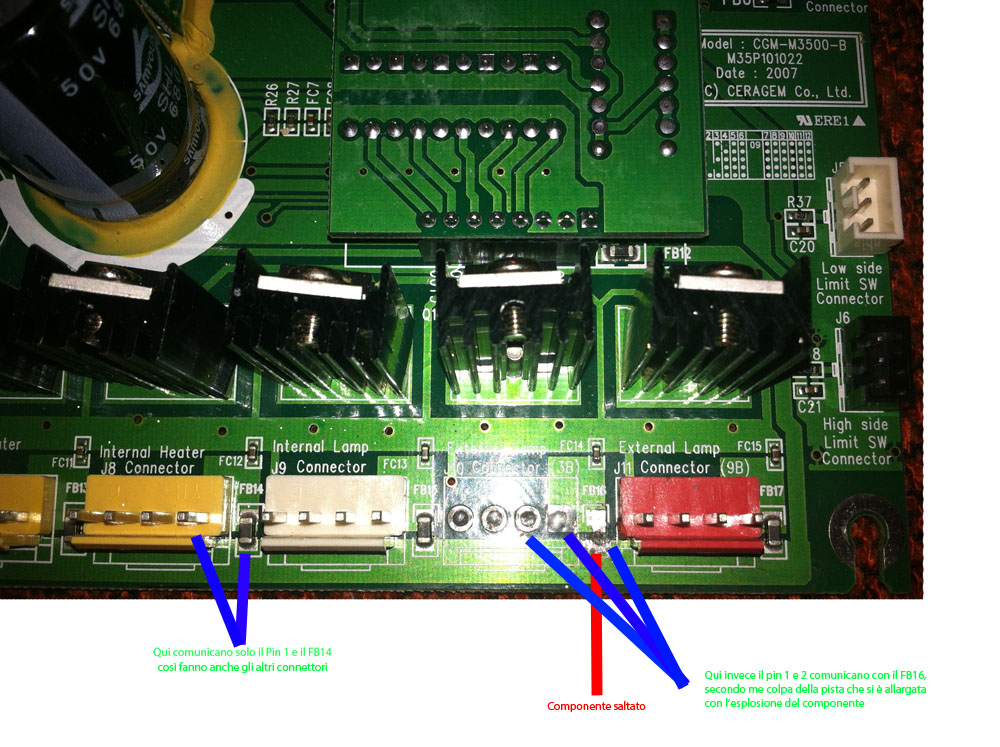

Ciao a tutti, avrei bisogno di sapere di quale componente si tratti e del suo valore per sostituirlo su una scheda di cui non esiste uno schema di riferimento. A parer mio si tratta di un fusibile, ma per il valore non c'è modo di saperlo? Controllando inoltre con il tester, se vedete la foto ci sono dei connettori vicino a quello che ho dissaldato per lavorare più comodo: il primo pin a partire da destra di ogni connettore, è in "comunicazione" con il componente denominato FB, mentre quello che ho dissaldato, ha sia il pin 1 che 2 comunicante con il componente FB, secondo me derivato dal fatto che l'esplosione del componente ha causato l'allargamento della pista. Grazie

[X-ray]

Non è che i fusibili saltano da soli... Hai qualche componente in corto probabilmente

Inviato dal mio GT-I8150 con Tapatalk 2

[Mauroz]

Magari sapere di che tipo di scheda si tratta potrebbe essere utile

[fabiuscom]

Non è che i fusibili saltano da soli... Hai qualche componente in corto probabilmente

Inviato dal mio GT-I8150 con Tapatalk 2

Non potrebbe essere stato qualche sbalzo di tensione?

[fabiuscom]

Magari sapere di che tipo di scheda si tratta potrebbe essere utile

è la scheda di un proiettore di raggi infrarossi per massaggi

[X-ray]

Se ti trovi i pin in corto vuol dire che hai qualche componente bruciato fidati, non è x la pista che si è "allargata"

Inviato dal mio HT_PAD1051 con Tapatalk 2

[fabiuscom]

Se ti trovi i pin in corto vuol dire che hai qualche componente bruciato fidati, non è x la pista che si è "allargata"

Inviato dal mio HT_PAD1051 con Tapatalk 2

Provando con il tester a volte bippa ma non segna 0, ma continua a cambiare i numeri. Cosa potrei controllare? Perché così ad occhio solo quella zona mi sembra incriminata...


Inviato da mio iPad utilizzando [URL=http://tapatalk.com/m?id=1]Tapatalk[/URL]

[genhack]

Basta seguire le piste che bippano e vedere dove conducono...

[X-ray]

Quel componente su aletta di raffreddamento in corrispondenza del fusibile direi che potrebbe essere il sospettato

Inviato dal mio HT_PAD1051 con Tapatalk 2

[pocoyo2]

Esatto. Leggi la sigla del componente così almeno capiamo di cosa si tratta..
Potresti anche provare a invertirne 2 di posizione così vedi se il "corto" si sposta

from Galaxy NOTE 2

[DrSchottky]

FB16 probabilmente è parente del 14,15 e 17. Fai alla svelta a capire di che si tratta. E probabilmente hai qualcosa in corto, sparando a caso direi quei BJT (o quel che sono) dissipati.

[bartlet]

Il componente fb16 è un termistore smd! Devi dissaldare fb14 che è uguale a vista e misuri il valore.per il resto confermo ciò che ti hanno detto gli altri ovvero hai qualcosa in corto i termistore fungono da protezione per i vari componentinl.Concordo con x-ray per il componente dissipato proprio sopra il circuito perchè hai un componente dissipato per ogni connettore con ogni relativo termistore a protezione.

Inviato dal mio Jarwis

[fabiuscom]

ragazzi scusate ma non riesco a capire il componente che dite voi di controllare...

[gledian]

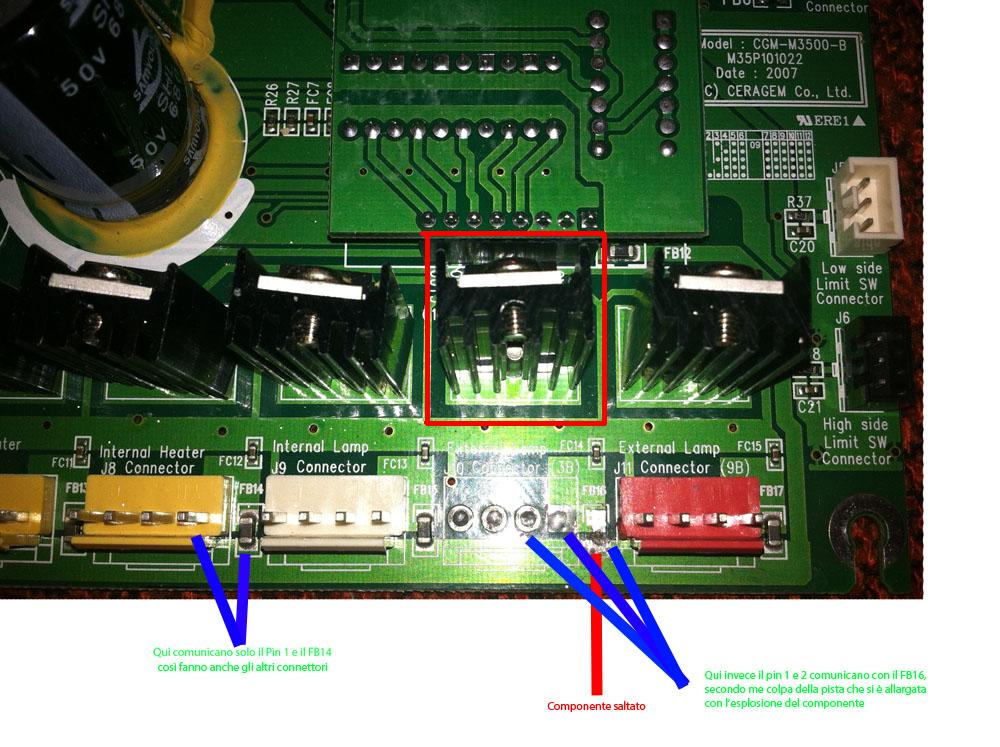

Ti posto la foto con il componente indicato nel riquadro rosso, anche se penso che gli altri commenti fossero davvero chiari

Ti direi anche di seguire il consiglio di pocoyo per provare velocemente se il problema è quel componente.

[bartlet]

vedi adesso

[fabiuscom]

vedi adesso

ah ok, scusate ma è lunedì

[fabiuscom]

sigla del componente: 1k09 IRF 640B è un mosfet, Testato mi dà continuità su tutti i punti, gli altri no, quindi il componente incriminato è quello. Come faccio a sapere il valore per poterlo acquistare? Basta guardare il datasheet? Invece per il componente con sigla FB16, quale devo acquistare? Grazie ancora

[DrSchottky]

Che valore? E' un IRF640B, non ti serve altro.
Per quanto riguarda FB16 sinceramente non saprei. Termistore dubito, anche perché in quel contesto lo vedo poco adatto, io proverei a misurare la resistenza ai capi degli altri FB.

Solitamente dalla sigla dice anche cos'è (R resistore, C condensatore, J header e via dicendo), ma B proprio non saprei catalogarlo...

[X-ray]

la sigla x acquistarlo è questa: IRF 640B

su fb16 potresti mettere un fusibile, magari inizi con 2A e vedi come va

FB forse sta x Blow Fuses

[DrSchottky]

la sigla x acquistarlo è questa: IRF 640B

su fb16 potresti mettere un fusibile, magari inizi con 2A e vedi come va

FB forse sta x Blow Fuses

F è anche prefisso di qualche condensatore, quindi non ne ho tenuto conto. Di solito i fusibili li marcano come F e basta, quel B stona.
E IMHO se fosse un fusibile in caso di corto non avrebbe fatto quel patatrac sulla scheda, si sarebbe bruciato e fine della storia.
Io per precauzione misurerei la resistività ai capi degli altri. Così, tanto per essere sicuri...
