Conoscere componente per sostituirlo senza schema

[fabiuscom]

F è anche prefisso di qualche condensatore, quindi non ne ho tenuto conto. Di solito i fusibili li marcano come F e basta, quel B stona.
E IMHO se fosse un fusibile in caso di corto non avrebbe fatto quel patatrac sulla scheda, si sarebbe bruciato e fine della storia.
Io per precauzione misurerei la resistività ai capi degli altri. Così, tanto per essere sicuri...

si in effetti stona anche a me, altrimenti su questa scheda ce ne sarebbero un milione. Misurato e mi dà 00,5 con fondoscala 200 ohm.

[fabiuscom]

ho fatto altre prove con il tester: tutti i componenti con sigla FB sono in corto, poi ci sono i componenti siglati con R quindi resistenze e quelli siglati con C e quindi condensatori. A questo punto credo che siano dei fusibili

[DrSchottky]

In corto intendi resistenza praticamente nulla?

[pocoyo2]

FB, anche se fa pensare a FusiBile (lol), sulle xbox sta a indicare ferrite.

from Galaxy NOTE 2

[fabiuscom]

In corto intendi resistenza praticamente nulla?

il tester bippa e segna 0

[X-ray]

dall'aspetto direi induttanze + che fusibili...però boh io metterei un fusibile da 2A per fare delle prove una volta sostituito il mosfet

[DrSchottky]

FB, anche se fa pensare a FusiBile (lol), sulle xbox sta a indicare ferrite.

from Galaxy NOTE 2

E sulla ferrite mi trovi d'accordo. Ma FC allora cos'è? Non mi sembra una board con coordinate alfanumeriche, quindi...boh!

dall'aspetto direi induttanze + che fusibili...però boh io metterei un fusibile da 2A per fare delle prove una volta sostituito il mosfet

Secondo me 2A sono pochini. Non so cosa debba alimentare, ma se ha un Mosfet da 20A...

[X-ray]

20A a massima potenza, con quella aletta dubito lavori in modo intensivo, poi oh inizia da 2 se salta magari passa a 4 ecc ecc...

[DrSchottky]

Io dopo aver sostituito il mosfet attaccherei un amperometro alle altre linee degli altri header per farmi un'idea della corrente in gioco. Poi mi regoleri di conseguenza.

[bartlet]

Io andrei per esclusione, misura la resistenza come ti hanno gia detto ai capi di un fb e appuntala, poi usa la stazione ad aria calda e scalda il componente a 100 °C per un paio di minuti, Ementre è caldo misurane nuovamente la resistenza, se è variata è un termistore, se non è variata può essere altro.di sicuro non è una resistenza e dal colore tanto meno un condensatore però puoi testare pure quello, ma visto che ha dato valore 0.05 non è un condensatore e nemmeno un fusibile perchè se fosse sano non darebbe una resistenza così bassa e se non lo fosse darebbe valore 0 .quindi potresti avere come possibilità un termistore o un induttanza!


Inviato dal mio Jarwis

[fabiuscom]

Io andrei per esclusione, misura la resistenza come ti hanno gia detto ai capi di un fb e appuntala, poi usa la stazione ad aria calda e scalda il componente a 100 °C per un paio di minuti, Ementre è caldo misurane nuovamente la resistenza, se è variata è un termistore, se non è variata può essere altro.di sicuro non è una resistenza e dal colore tanto meno un condensatore però puoi testare pure quello, ma visto che ha dato valore 0.05 non è un condensatore e nemmeno un fusibile perchè se fosse sano non darebbe una resistenza così bassa e se non lo fosse darebbe valore 0 .quindi potresti avere come possibilità un termistore o un induttanza!



Inviato dal mio Jarwis

niente, provato a scaldare e segna sempre 00,4

[bartlet]

ti è rimasta induttanza allora quindi x-ray ha dato l'ipotesi migliore! ti serve il datasheet della scheda perchè il valore dell'induttanza serve a poco perchè serve sapere pure il suo carico massimo e tensione di lavoro!

[fabiuscom]

ti è rimasta induttanza allora quindi x-ray ha dato l'ipotesi migliore! ti serve il datasheet della scheda perchè il valore dell'induttanza serve a poco perchè serve sapere pure il suo carico massimo e tensione di lavoro!

Non posso averlo purtroppo


Inviato dal citofono di casa

[DrSchottky]

0,05 Ohm potrebbe veramente essere ferrite.
[url]http://uk.farnell.com/tdk/mpz1608s221ata00/ferrite-bead-0-05ohm-2-2a-0603/dp/1301677[/url]

[X-ray]

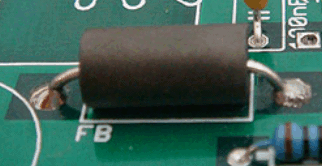

merda, la chiama Ferrite Bead ecco da dove arriva quella B



un altra conferma della serigrafia FB = ferrite

[DrSchottky]

Però FC stona. Cosa sono, condensatori alla ferrite?

Boh. Comunque anche l'articolo in questione ha le sue caratteristiche, non so se si possa sparare a caso.

[pocoyo2]

...and the winner is?...

from Galaxy NOTE 2

[bartlet]

...and the winner is?...

from Galaxy NOTE 2

The board!perche senza datasheet dubito che possa reperire una induttanza identica a meno che cia un culoooo grande quanto la grande mela asd asd però un tentativo lo farei con quella postata nel link!

Inviato dal mio Jarwis

[fabiuscom]

0,05 Ohm potrebbe veramente essere ferrite.
[url=http://uk.farnell.com/tdk/mpz1608s221ata00/ferrite-bead-0-05ohm-2-2a-0603/dp/1301677]MPZ1608S221ATA00 - TDK - FERRITE BEAD, 0.05OHM, 2.2A, 0603 | Farnell UK[/url]

a me segna 00,5, non capisco che misura sia. Lo schema purtroppo non posso averlo, il produttore ha deciso di non rilasciarlo .... sua

[bartlet]

a me segna 00,5, non capisco che misura sia. Lo schema purtroppo non posso averlo, il produttore ha deciso di non rilasciarlo .... sua

hai messo fondoscala 200 ohm? dovrebbe essere 0,05 ohm come ti è stato suggerito ma per le induttanze sono fondamentali anche impendenza, la portata di corrente le tolleranze e temperature di esercizio! Per questo che io sappia non è possibile sostituirla solo misurandone un altra! Devi andare a tentativi o a datasheet! in qualsiasi caso prova quella postata nel link e vedi se ti salta ancora! Se no posta marca e modello del dispositivo e che stai riparando e vediamo se qualcuno di noi riesce a ricavare quel benedetto datasheet!|
