Resistenza da risaldare su scheda madre iphone 4S

[mastro7712]

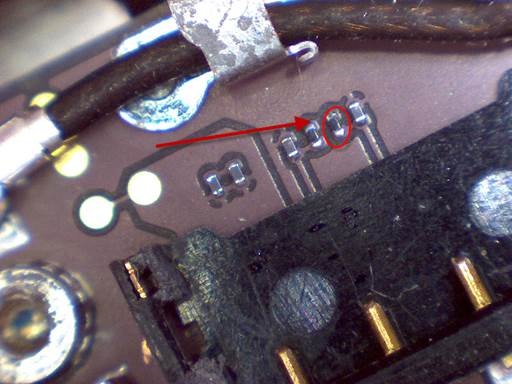

Salve a tutti e innanzitutto un caloroso saluto!! volevo semplicemente esporvi un problema che non riesco a risolvere e cioè non riesco a capire il valore della resistenza o induttanza !!?? che dovrei sostituire sulla mia scheda madre di un iphone 4s la segnalo in foto... potete gentilmente aiutarmi!? praticamente sto diventando pazzo a cercare questo componente... non riesco a capire di preciso di che cosa si tratti e che valore abbia!!

Attendo con ansia il vostro aiuto...

Grazie mille anticipatamente.

[-Criscros-]

Puoi mettere anche una foto da più lontano possibilmente?

[luca70]

Non esiste alcun modo per capire di cosa si tratta senza uno schema con boardview, ad occhio sembra una resistenza. Ma perché devi sostituirla?

[mastro7712]

Non esiste alcun modo per capire di cosa si tratta senza uno schema con boardview, ad occhio sembra una resistenza. Ma perché devi sostituirla?

Perchè guardandola bene sembra rovinata su un lato e la batteria non carica.... infatti quella resistenza sta proprio vicino al connettore di ricarica dell'iphone 4s capisci.... Ma dove posso recuperare questo schema boardwiev !?

[mastro7712]

Puoi mettere anche una foto da più lontano possibilmente?

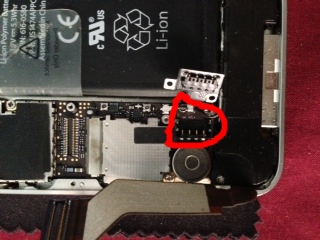

Fatto!!! ecco la foto da lontano!!

[luca70]

[URL=http://imageshack.us/photo/my-images/7/fkzt.jpg/][/URL]

1 : 56pf (c295)
2 : 100pf (c294)
3 : 100pf (c300)
4 : 0 ohm (r61)
5 : 0 ohm (r153)
6 : 100pf (c293)

[luca70]

[URL=http://imageshack.us/photo/my-images/199/6gaz.jpg/][/URL]

[mastro7712]

[URL=http://imageshack.us/photo/my-images/199/6gaz.jpg/][/URL]

Perdonami.... Sei stato gentilissimo a postare lo schema e ti ringrazio !! Ma sono un pizzico ignorante in materia.... Se dovessi cercare questa resistenza, almeno così mi sembra, come dovrei cercata su internet !? Qual'è il nome specifico !? Scusa ancora ma sono davvero in un campo offlimits per me... Potresti indicarmi meglio e magari spiegarmi questo schema !?

Grazie mille !!!

[luca70]

la resistenza la puoi temporaneamente sostituire con un filino in rame, per verificare se il circuito funziona.

prima di fare cio, puoi iniziare a vedere se misuri zero ohm tra i due capi di r61 ed r153

[fabiaiz]

la resistenza la puoi temporaneamente sostituire con un filino in rame, per verificare se il circuito funziona.

prima di fare cio, puoi iniziare a vedere se misuri zero ohm tra i due capi di r61 ed r153

lol ma tu chi sei ? xD Sai tutto, ogni tuo post aiuta qualcuno, complimenti !

[mastro7712]

la resistenza la puoi temporaneamente sostituire con un filino in rame, per verificare se il circuito funziona.

prima di fare cio, puoi iniziare a vedere se misuri zero ohm tra i due capi di r61 ed r153

Quindi dovrei mettere i puntali del multimetro agli estremi della resistenza e vedere che valore da giusto!? È poi sul multimetro a quale scala devo metterlo !?

[luca70]

sono nessuno,

[url=http://venkel.com/part/CR01005-32W-000T#.UfUugayEhdI]0 ohm 01005 SMT Resistor - Thick Film CR01005-32W-000T | Venkel[/url]

puoi cercare zero ohm jumper resistor 01005, 01005 sarebbe il formato, e' spaventosamente piccolo, il piu piccolo esistente,
saldarlo e' una tortura.. io non ci ho mai provato

[luca70]

usa la scala piu bassa, modalita' ohm cicalino

[mastro7712]

usa la scala piu bassa, modalita' ohm cicalino

Scusami.... Allora è così che devo procedere : Metto i puntali agli estremi della resistenza, metto sulla scala homm quella più bassa e vedo se il valore è pari a zero !! Giusto !? È poi se dovesse essere pari a 0 che significa !? È poi mi hanno parlato del test di continuità sulla resistenza sapresti indicarmi di preciso come fare !? Perchè mi hanno detto che se non c'è continuità al 100% la resistenza é guasta !!! Capisci.... !?

Grazie ancora dei tuoi consigli... Sono preziosissimi !!!

[luca70]

si, il test di continuita' e' quello che hai descritto, se hai zero la resistenza e' buona, se ha un valore grande, o infinito, cioe' il tester non ti segna nulla, significa che la resistenza e' guasta.

[mastro7712]

si, il test di continuita' e' quello che hai descritto, se hai zero la resistenza e' buona, se ha un valore grande, o infinito, cioe' il tester non ti segna nulla, significa che la resistenza e' guasta.

Ok!!! Grazie mille di tutto e .... Un'ultima cosa.... Quel link che mi hai mandato per l'acquisto della nuova resistenza è esattamente quella che dovrei comprare e che attualmente è rovinata sul mio iphone !? A proposito.... La resistenza che indico nella foto, a tuo parere, è guasta!? Perchè il mio tecnico saldatore dice che ci sono altissime probabilità che lo sia .... Un giudizio in più da un esperto come te fa sempre bene ascoltato ....

[-Criscros-]

ma scusa, dalla foto non si può mai dire con certezza, lo si puo die con il tester, ti è stato indicato come sapere se lo è o meno, fai prima a provare no? cosi sei sicuro se è li il problema che a chiedere un parere da una foto in cui non si vede neanche granchè....se proprio fai una foto ad altissima risoluzione, se proprio.
Per il link ti è solo stato descritto quale resistenza prendere, poi ovviamente sta a tua discrezione scegliere da dove acquistare

[luca70]

si e' esattamente quella, ma prima di comprarla sarebbe logico controllare se serve davvero.
dalla foto sembra manomessa, ma solo uno strumento puo' dirti se e' guasta.

potrebbe essere anche semplicemente saltata la saldatura a seguito di qualche manovra.

[mastro7712]

si e' esattamente quella, ma prima di comprarla sarebbe logico controllare se serve davvero.
dalla foto sembra manomessa, ma solo uno strumento puo' dirti se e' guasta.

potrebbe essere anche semplicemente saltata la saldatura a seguito di qualche manovra.

Grazie mille di tutto !!!! Ovviamente faró il test e ti faró sapere... Grazie ancora !!!

[djsaso]

piccola osservazione, non potrebbe essere anche il doc? sapere, attacca e stacca per tante volte si va a consumare.
