Come da titolo ho appena smontato il pc e provato sia con batteria che senza ma nessun segno di vita, non accende e non carica. Il connettore quando collego il jack non accende la lucetta ma su un punto dei pin mi trovo 19v. La scheda madre è la DAAX3MB16AI REV.A.
Posto una foto in merito, Grazie in anticipo.
Mi scuso per non avermi presentato prima, spero che qualcuno mi aiuti. Grazie.
imageshack.us/photo/my-images/12/4nif.jpg/
http://img12.imageshack.us/img12/8426/4nif.jpg
Controlla l'alimentatore devono uscire due tensioni una da 19V e l'altra variabile tra 16V e 19V, massa esterna poi misuri pin centrale e pin interno circolare.
L'alimentatore funziona ne ho provati anche 2, il problema sta sulla scheda madre.Citazione:
Originariamente Scritto da AtTiLa`
Allora ho misurato dove entra il connettore sulla scheda madre i pin esterni misurano 14.06v mentre avvicinandomi sempre centralmente i terzi pin misurano 19v. Non ho capito cosa intendi per pin interno circolare. Se vuoi posto anche una foto del connettore alimentazione scheda madre.
Il connettore compaq/hp ha 3 contatti 2 circolari e uno a pin, quello esterno circolare è la massa e il pin e quello interno circolare sono positivi, ora visto che l'alimentatore funziona (ne hai provati 2) e visto che il led connettore non si accende bisogna controllare che le tensioni arrivino alla scheda madre in quanto il led connettore è comandato da un integrato nelle vicinanze quindi dal connettore partono 5 fili 2 positivi 2 masse e 1 filo alimentazione led quest'ultimo di solito è bianco poi uno rosso (19V) due neri (massa) e l'ultimo che dimentico sempre il colore è il corrispondente del pin centrale (16V - 19V), se il tutto arriva alla piastra il problema sono o i mosfet (quegli integrati a 8 pin) o il controller di alimentazione che controlla anche la carica della batteria.
io controllerei anche se arrivano i 3v al tasto di accensione giusto per sapere....e scaricherei il datasheet (cerca questa parola "HP G62-G72 - Compaq CQ42-CQ45-CQ62 DAAX3MB16A1 Wimbledon AX3-5.pdf")
poi in base a questo controllerei se ci sono tutti i voltaggi, partendo dagli alw +3 +5 +15 e via dicendo
L'altro dovrebbe essere blu
Inviato dal mio GT-N7000 con Tapatalk 2
prova ad aggiornare il bios
Eh, si, dovrebbe essere la prima operazione da fare in questi casi :)
Come posso aggiornare la bios se il pc non accende? Fatemi sapere, grazie.Citazione:
Originariamente Scritto da luca70
Nella tua condizione l'unico modo è programmando la flash BIOS manualmente. Anche se dubito possa dipendere da lui per il semplice fatto che non carica
Sent from my GT-N7000 using Tapatalk 4 Beta
Quindi proseguo con il controllo del voltaggio, qualche idea + diretta su cosa potrebbe essere quindi una localizzazione più precisa?
Con cosa e come dovrei utilizzare per flashare la bios manualmente?
serve un programmatore indipendente, ma se fai questa domanda, meglio lasciar stare per adesso.
misura rispetto una massa quali tensioni ci sono sui contatti batteria della scheda, a batteria rimossa
Cmq mi sono accorto di una cosa, il mosfet più vicino al jack di ricarica mi suona il cicalino con tester digitale e da misura 0,00 , puntanto fra gate e drain. Ovviamente lo misurato da montato, mi consigliate di staccarlo dalla scheda madre e misurarlo o direttamente cambiarlo? Grazie.
Secondo te? :D
Inviato dal mio GT-N7000 con Tapatalk 2
Secondo me è da cambiare, ma volevo un consiglio da Voi molto più esperti, fatemi sapere vi prego.
Secondo me staccalo prima e testa gli stessi punti. Se ti da ancora corto il problema non è il MOSFET. Se non ti da più corto allora bingo!
Sent from my GT-N7000 using Tapatalk 4 Beta

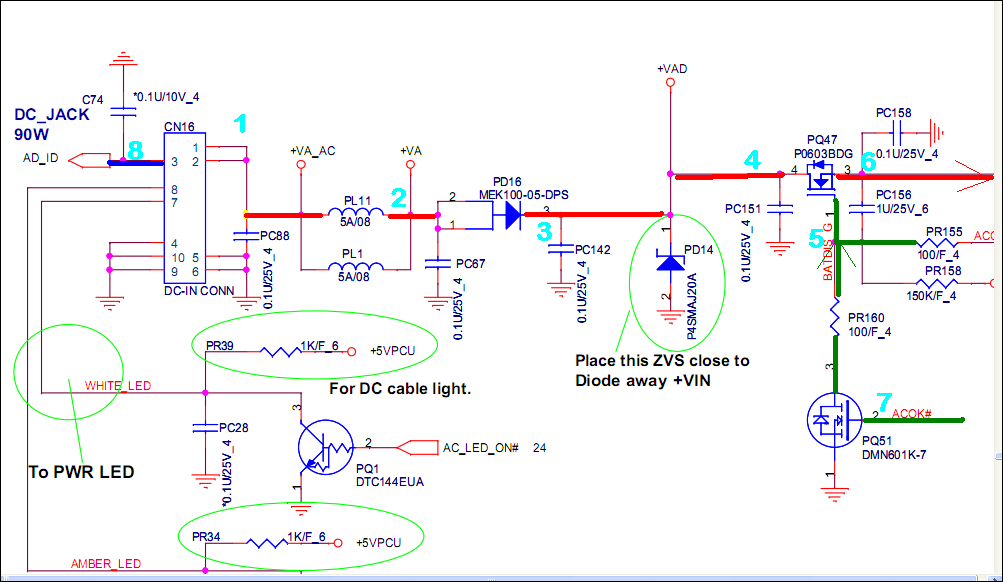

Allegato 11968Citazione:
Originariamente Scritto da pocoyo2
Mi hanno gentilmente fornito questo scheda però non riesco a leggerlo, qualcuno può darmi una mano? Grazie per qualsiasi risposta.
Mosfet 1 N channel (da S a G) l'altro P channel (da G a S)...., lo vedi dalla sigla PQ o Q, ci puoi dire le tensioni su Source Drain e Gate di entrambi?
Allora il primo mosfet l'avevo anche dissaldato misurandolo a prova diodi mi da 0.560 il secondo mosfet la stessa cosa. Solo sul primo mosfet sulle piazzole drain e gate mi da 0.00 e suona.Citazione:
Originariamente Scritto da -Criscros-
Sezione elettronica c'è la mia guida x testare i mosfet
Inviato dal mio GT-I8150 con Tapatalk 2
Bellissima guida, una domanda sola ma per la misurazione devo posizionare in prova diodi (cicalino)?Citazione:
Originariamente Scritto da X-ray
Servono i volt non la continuità.....
Ora testuali direttamente dalla mb se li hai tolti
In prova diodi, segui la guida
Inviato dal mio GT-I8150 con Tapatalk 2
Quando misuro sulla main i volt devo collegare l'alimentatore al jack?Citazione:
Originariamente Scritto da -Criscros-
Si ok quello che dice x-ray serve per testare il mosfet, con le tensioni rilevi il guasto, o per lo meno ti sai orientare nella direzione giusta
Edit:
Si è ovvio che devi avere l'alimentazione
leggendo questa tua frase mi verrebbe da consigliarti che forse è meglio se glielo porti a far vedere a qualcunoCitazione:
Originariamente Scritto da italiano.a
Sul primo mosfet posizionando i puntali su gate e drain ho 0v su source e gate ho 0.11v mentre su source e drain 0.12v. Sul secondo mosfet source e drain è 0.00v, gate e drain 8.59v e source e gate 8.55v.Citazione:
Originariamente Scritto da -Criscros-
Mi permetto di quotare il mio precedente intervento.. Non ho ancora capito se i mosfet in questione li hai staccati o meno...Citazione:
Originariamente Scritto da pocoyo2
Inviato dal mio GT-N7000 con Tapatalk 2
Hai fatto benissimo a quotare, allora solo il primo mosfet quello che da montato trillava lo staccato e poi sulle piazzole della scheda madre trillava ugualmente. Poi ho anche testato quel mosfet con la guida di Xray e devo dire che funziona, nonostante le sicure certezze ho voluto montare un altro mosfet sicuramente funzionante ma con nessun esito positivo.Citazione:
Originariamente Scritto da pocoyo2
Appunto: se "trilla" anche sulle.piazzole senza mosfet vuol dire che il.corto è altrove
Inviato dal mio GT-N7000 con Tapatalk 2
Perché incroci i puntali?Citazione:
Originariamente Scritto da italiano.a
Metti uno fisso a massa ( nero) e l'altro (rosso)lo sposti sui pin del mosfet
Cosi come mi dici sul primo mosfet ho 0.14v mentre sul secondo mosfet da un lato 0.00v e dall'altro 8.58vCitazione:
Originariamente Scritto da -Criscros-
0.14 dove? su drian o source, scrivi bene i dettagli, piu scrivi piu capiamo, meno scrivi piu allunghi i tempi...
Citazione:
Originariamente Scritto da -Criscros-
Allora puntale nero messo su massa e rosso sul primo mosfet mi da su tutti e 3 i punti 19v, mentre sul secondo mosfet quello posto vicino le linguette della batteria mi segna 19v su source e drain ma sul gate mi da 1. Adesso ho fatto bene perchè prima non posizionavo sulla massa un puntale. Mi scuso per la mia ignoranza sull'elettronica, e ringrazio tutti voi per la pazienza. Spero con questi esiti arrivare alla soluzione.
Bene, ora devi spiegare anche quali hai misurato, ci sono delle serigrafie nella mb dovresti trovare PQ o Q tipo PQ51 per i mosfet, dicci sempre in base alla serigrafia visto che c'è ....
Allora il PD16 mosfet tutto 19v mentre il PQ47 source e drain 19v e gate segna 1.
Se c'è scritto PD è un Diodo non mosfet....
Assomiglia al mosfet, oppure avrà il nome distante da lui. Cmq mi sono accorto che vicino ci sono 3 condensatori su 2 esce 19v mentre sull'altro non segna nulla, può essere d'aiuto?Citazione:
Originariamente Scritto da -Criscros-
Perché non misuri la tensione sui pin contatti batteria presenti sulla scheda?o anche sul tasto accensione, in tal modo possiamo subito stabilire se la tensione esce dallo stadio di carica e quindi vedere altro, oppure riparare lo stadio di carica
